Anslutningskabel VISNING Geodyna EAW0239D03A

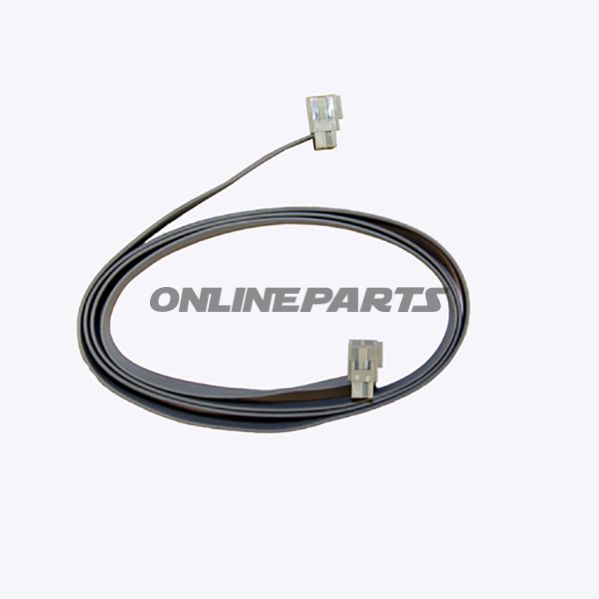

Förbindelsekabel till display – Geodyna / Hofmann (EAW0239D03A)

Detta förbindelsekabel används för anslutning mellan displayen och styrdonet på Hofmann/Geodyna diagnos- och mätsystem. Kabeln överför både signaler och eventuell strömförsörjning beroende på installationssituationen och är avsedd för användning i verkstadsmiljöer där säker elektrisk anslutning och fysisk robusthet är nödvändig.

Identifiering och referens
GTIN: 8054081061049. Tillverkarens artikelbeteckning/MPN: 677.16.12. Interne artikelnummeruppgifter i dokumentationen kan också ange 30451, 6791983 eller EAW0239D03A, som hänvisar till samma kabeltyp.

• Funktion: Förbinder display (visning) med mät-/styrdon på Hofmann/Geodyna-system. Säkrar överföring av digitala/analoga signaler beroende på utrustningskonfiguration.
• Material: Yttre skal i plast (Kunststoff) valt för elektrisk isolering, flexibilitet och motståndskraft mot olja och vanliga verkstadskemikalier. Kontaktmaterial och interna ledare specificeras inte i leverantördokumentationen, men är standardutförda för verkstadsbruk.
• Längd: 700 mm, vilket ger tillräcklig räckvidd vid montering i normal verkstadsuppsättning.
• Kompatibilitet: Original Hofmann-del avsedd för Geodyna/Eaw-displaymodeller. Använd med motsvarande Hofmann-tillbehör och styrenheter för att säkerställa korrekt passform och elektrisk anslutning.
• Originalitet: Anges som Hofmann originaldel i tillverkarens dokumentation, vilket innebär att form, kontakt och pinout är avsedda för Hofmanns systemer.

Praktiska anmärkningar för montören

• Kontrollera att MPN 677.16.12 eller GTIN 8054081061049 överensstämmer med reservdelslistan för det aktuella display-/styrsystemet före utbyte.
• Vid montering: undvik skarp böjning nära kontakt. Se till korrekt fastsättning så att kabeln inte belastas eller gnids mot kaross eller rörliga delar.
• Om pinalloceringen är kritisk för funktion (t.ex. signal-/jordskiljning), rekommenderas att läsa av den konkreta pinouten i Hofmanns tekniska manual för den aktuella enheten.

Teknisk bedömning
Plastkapslingen ger standardverkstadsskydd mot mekaniskt slitage och vissa vätskor, men är inte specificerad som kemikalieresistent mot alla lösningsmedel. Kabelns 700 mm längd är avsedd för vanliga installationsavstånd mellan display och styrdon; vid längre avstånd bör man kontrollera signaldäckningen i det konkreta systemet.

Ytterligare upplysningar
Om du behöver dokumentation på pinout eller måttskisser för montering rekommenderas det att konsultera Hofmanns tekniska manual för Geodyna/Eaw-systemet eller kontakta leverantören med GTIN 8054081061049 och MPN 677.16.12 som referens.
