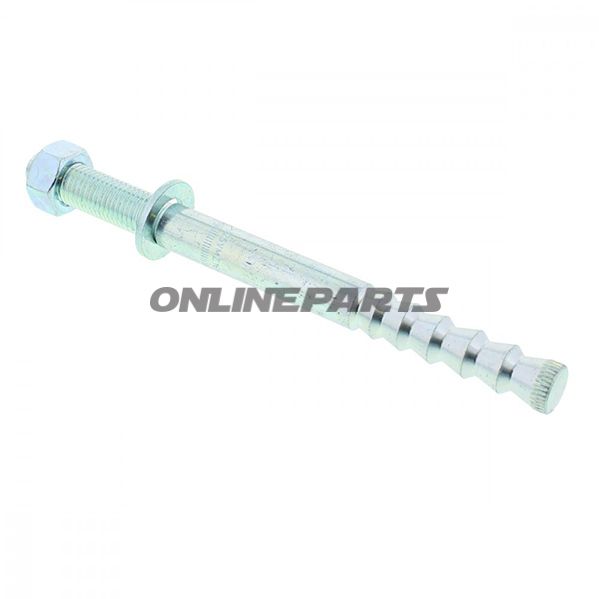

Ankarstång M16-30/160 VMZ-A 105 – förankring i sprucken och oförsprucken betong
Denna ankarsstång är en del av VMZ-injektionssystemet och kombinerar en gängstång med koniska spridningselement och ett tvåkomponents injektionsbruk. Systemets funktion är att överföra höga punkt- och linjelaster till underlaget med hjälp av kemisk förankring, vilket gör det möjligt att minska avstånd till kant och minimera förankringsdjup jämfört med enskilda mekaniska lösningar.
- Funktion: Ankars-stången sätts in i ett borrhål fyllt med VMZ 345 injektionsbruk. Efter härdning bildar combinationen av brukets vidhäftning och de koniska spridningselementen en belastningsbärande förankring i både sprucken och oförsprucken betong.
- Användningsområden: Förankring av tunga konstruktioner såsom stålkonstruktioner, konsoler och fasadbeslag i betong, där krav på kantavstånd och borrdjup är begränsade.
Material och konstruktion
Ankarstången är utförd med koniska expansionsenheter dimensionerade för att arbeta tillsammans med ett kemiskt injektionsbruk. Kombinationen av stålgänga och tvåkomponentsbruk ger både mekaniskt stöd vid spänning av dyvlen och kemisk bindning i borrhålet. Valet av material säkerställer en stabil förankringseffekt utan överdrifter i påståenden om hållbarhet; slutligen korrosionsskyddet beror på den specifika ytskydd som bör kontrolleras vid order.
Tekniska data och dimensioner
- Gängtyp: M16 x 44 (gänglängd angiven)
- Gängmärke / produktnummer (MPN): 486.00.02
- GTIN: 4043315065957
- Borrhålens diameter: 18 mm
- Total längd (dyvelängd): 160 mm
- Nödvändigt förankringsdjup i betong: 105 mm
- Max. spänningsd tyck på komponent (klämmtjocklek): < 30 mm
- Rekommenderat åtdragningsmoment för dyvel: 50 Nm
Praktiska egenskaper
- Systemet tillåter bearbetning vid låga temperaturer (godkänt från -5 °C underlagstemperatur) och minskar behovet av tjocka betongelement.
- Tillgängliga dimensioner av ankarsor gör det möjligt att välja lämplig diameter och förankringsdjup för den aktuella belastningssituationen.
- Ekonomisk fördel i form av mindre borrarbete och mindre volym av insatta delar jämfört med vissa traditionella mekaniska förankringar.
Anslutning till injektionsbruk
Injektionsbruk: VMZ 345 (referensnummer: JM-nr. 4860409). Systemets bärförmåga förutsätter korrekt användning av detta tvåkomponentsbruk samt följsamhet av borrprocedur, rengöring av borrhålet, korrekt press-/insättnings-tid och härdningstid enligt brukstillverkarens anvisningar.
Kompatibilitet och installation
Ankarstången är avsedd för betong (sprucken och sprucken). För varje installation bör följande bedömas: betongens tillstånd (sprickor, ålder), borrmetod (maskin/HÅNDBORSMASKIN), rengöring av borrhålet (fläshning/borrning) och temperaturförhållanden vid användning av VMZ 345-bruk. Följ tillverkarens godkännanden och dokumentation för dimensionering vid lastberäkningar.
Sammanfattning
M16-30/160 VMZ-A 105 (MPN 486.00.02, GTIN 4043315065957) är ett ankarsstångsbaserat injektionssystem designat för säkra förankringar i betong med krav på mindre kantavstånd och begränsat borrdjup. Systemet kombinerar mekanisk spridverkan och kemisk bindning via VMZ 345 injektionsbruk för att hantera tunga laster i både sprucken och oförsprucken betong.
