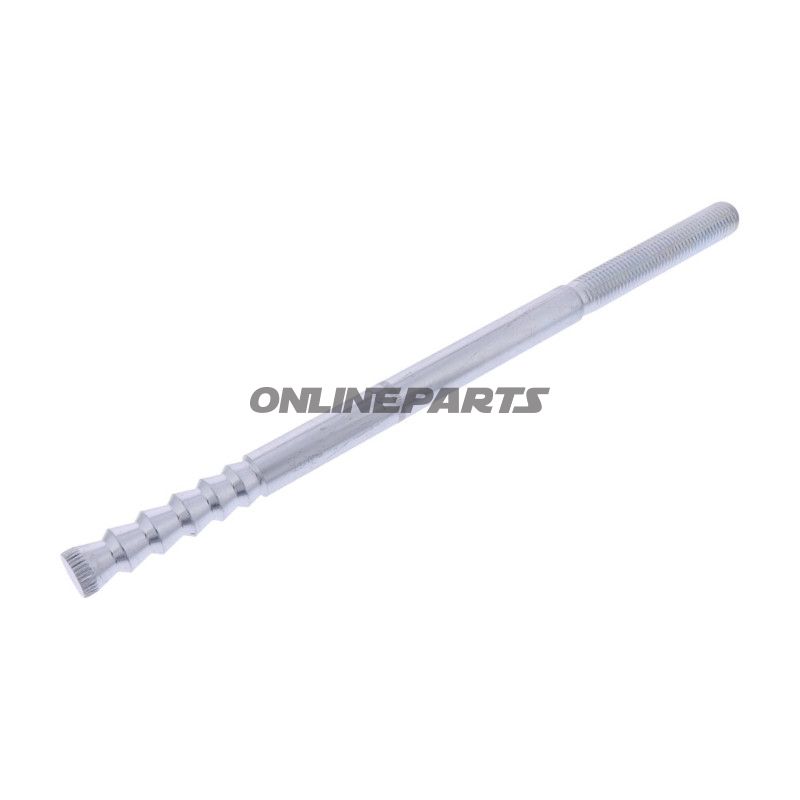

Ankerstång M16-165/315 VMZ-A 125 M16-165/315

Ankerstång M16-165/315 VMZ‑A 125 för förankring i betong

Beskrivning: Ankerstång M16‑165/315 VMZ‑A 125 är en förankringsstång designad för nedsänkning eller insättning med injekteringsbruk i sprucken och osprucken betong. Systemet kombinerar en gängstång med koniska specialelement och ett tvåkomponents injektionsbruk (till rekommenderad typ: VMZ 345) för att uppnå hög bärförmåga vid relativt korta borrdjup och begränsade kantavstånd.

Funktion och användning

• Ankerstången överför belastningar från konstruktionsdelar (t.ex. stålkonstruktioner, konsoler och fasader) till undergrunden via mekanisk förankring i injektionsbruk.
• Kombinationen av koniska element och kemisk förankring ger både fördelarna med kompositankare (stor bärförmåga) och expanderankare (enkel installation) i ett godkänt system.
• Lämplig för tunga och statiska belastningar i sprucken och osprucken betong.

Material och egenskaper

• Ankerstången är utförd som gängstång M16 med specialformade koniska element som säkerställer korrekt fördelning av bruk och belastning i hålrummet.
• Injektionsbruk rekommenderas vara VMZ 345 (kallas JM‑nr. 486.04.09 i produktdokumentation). Detta bruk är ett tvåkomponents kemisk förankring, utvecklat för att binda ståldelar säkert i betong vid varierande temperaturer.
• Systemets totala uppbyggnad gör det möjligt att minska nödvändigt betongkomponenttjocklek och borrdiameter jämfört med vissa alternativa metoder.
• Godkänt att användas vid jordtemperaturer ned till -5 °C, vilket utökar användningsmöjligheterna i kalla omgivningar.

Tekniska data (angivna i leverantörens text)

• MPN: 486.00.03
• Gänga: M16
• Borrdiameter: 16 mm
• Stånglängd (totalt): 315 mm
• Nödvändigt förankringsdjup: 220 mm
• Rekommenderat åtdragningsmoment för dowel: 50 Nm

Installationsanmärkningar

• Borra hålet i angiven diameter (16 mm) och rengör noggrant hålrummet från borsten innan injektion av bruk.
• Inför injektionsbruket i hålet i enlighet med brukstillverkarens anvisningar, tills korrekt fyllning runt de koniska elementen uppnås.
• Skruva ankerstången in i bruket så att önskat förankringsdjup uppfylls; följ angivet förankringsdjup (220 mm) för att uppnå de deklarerade bärförmågorna.
• Följ rekommenderat åtdragningsmoment (50 Nm) vid efterdragning för att säkerställa korrekt pre-stress i förbindelsen.

Kompatibilitet och användningsområden

• Lämplig för förankring av stål, konsoler, maskinfundament och fasadkonstruktioner i sprucken och osprucken betong.
• Används i konstruktioner där kort axel‑ och kantavstånd samt hög bärförmåga krävs.

Kvalitet och dokumentation

• Produktdata inkluderar MPN 486.00.03. Eventuell ytterligare certifiering, godkännanden och dimensioner bör verifieras i leverantörens tekniska godkännandehandlingar innan arbete med kritiska konstruktioner.
• GTIN är inte angivet i de föreliggande uppgifterna; kontrollera leverantörens förpackning eller produktblad för kompletta spårningsuppgifter.

Obs: Uppgifterna här är baserade på leverantörstext. För beräkningar av lastkapaciteter, slutlig dimensionering och montage i bärande konstruktioner rekommenderas det att konsultera relevanta godkännandedokument och eventuellt en konstruktör eller certifierad montör.
