Altoelentsorgungssteuerunfor.Doppelmembranpumpe

Styrning för bortskaffande av använd olja till dubbeltmembranpump

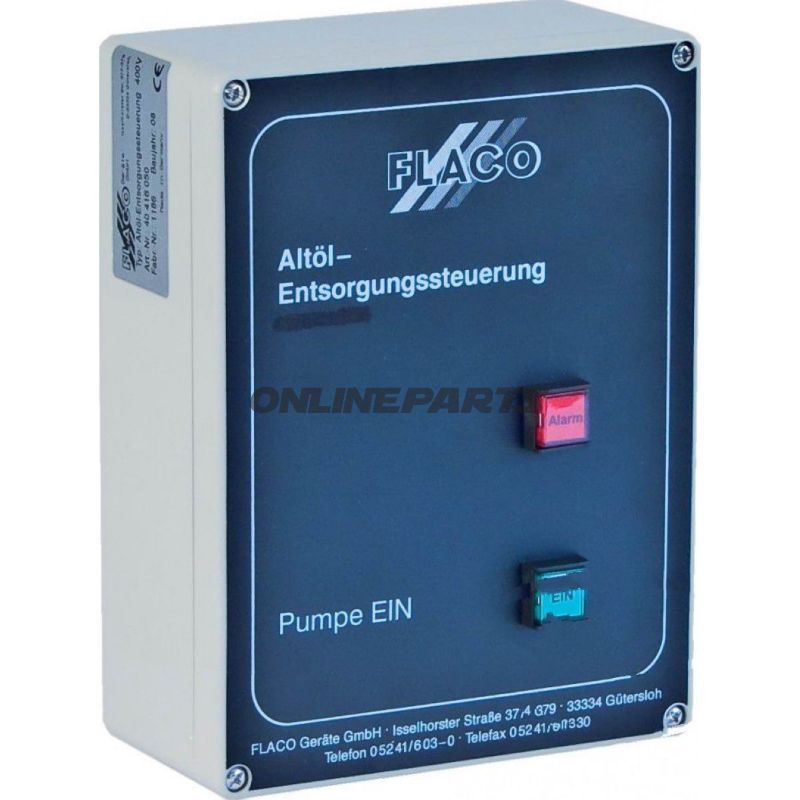

Produkt: Styrning för bortskaffande av använd olja till dubbeltmembranpump från Flaco (MPN: 650.89.72, GTIN: 40 416 060). Denna enhet är avsedd att styra pneumatiska dubbeltmembran-oljeförare och hantera nivåövervakning i mellanbehållare eller uppsamlingsbehållare.

Funktion och användning

• Styrningen tänder och släcker helt olje-förare vid signal från den nedre nivåkontakten i mellanbehållaren eller i uppsamlingskanten, vilket säkerställer automatisk tillförsel av använd olja till vidare behandling eller förvaring.
• Det finns inbyggd möjlighet till larm vid överfyllning via en övre nivåkontakt (tillbehör). Larmet aktiveras som summering vid högt nivå för att varna om fyllningsöverskridelse.
• Manuell på/av-funktion för direkt manövrering av pumpen vid behov eller service.
• Potentiella kontakter (växlar) gör det möjligt att ansluta extern siren eller ljus för lokal larmfunktion utan att belasta styrningens egen försörjningselektronik.
• Busskommunikation möjliggör anslutning till andra styrningar och till överfyllnads-sikringen BC-1 för integrerad processtövervakning.

Material och elektriska / industriella egenskaper

• Kapslingsklass IP54, vilket innebär skydd mot damm i skadlig mängd och skydd mot stänk från alla riktningar. Tillämplig för vanliga verkstads- och driftsmiljöer, men inte för direkt högtrycksrengöring eller helt dammtät installation utan ytterligare kabinet.
• Designad för pneumatiska dubbeltmembranpumpar med elektromagnetisk tryckluftventil vid 230 V. Detta innebär att styrningen levererar eller bryter styrsignal till magnetventilen, inte direkt luft- eller oljeförsörjning.
• Potentiella kontakter säkerställer galvanisk separation vid extern larmanslutning, vilket minskar risken för interferens mellan styrlogik och extern utrustning.

Kompatibilitet och installation

• Specifikt utformad för pneumatiska dubbeltmembranpumpar med 230 V luftmagnetventil. Kontrollera ventiltyper och styrespänning vid installation för att säkerställa kompatibilitet.
• Kan integreras i befintliga anläggningar via bussförbindelse och samarbete med överfyllnads-skyddet BC-1. Rekommenderas för system med separata nivåsensorer i mellanbehållare eller uppsamlingskant.
• Placera enheten torrt och under tak så IP54-skyddet inte utsätts för direkt vattenstrålar eller kraftig damm.

Säkerhet och underhåll

• Följ lokala installationsföreskrifter för elektriska anslutningar vid 230 V och för pneumatiska förbindelser. Koppla från strömmen före service.
• Kontrollera regelbundet nivåkontaktens drift och anslutningar till larmutgången för att säkerställa korrekt funktion vid högt nivå.
• IP54-kapslingen reducerar behovet av frekttig rengöring av elektronik, men i smutsiga miljöer rekommenderas regelbunden inspektion av tätningar och kabelinföringar.

identifiering: Produkten märks av tillverkaren Flaco (MPN 650.89.72) och GTIN 40 416 060. Dessa referenser kan användas vid inköp, reservdelsförfrågningar eller vid integration i dokumentation för anläggningen.

Denna beskrivning förutsätter användning i industriella eller verkstads-miljöer av personer med kännedom om pneumatiska pumpsystem och elektriska styrsystem. Kontakta tillverkaren tekniska dokumentation eller support för detaljerade elektriska diagram och monteringsanvisningar.
