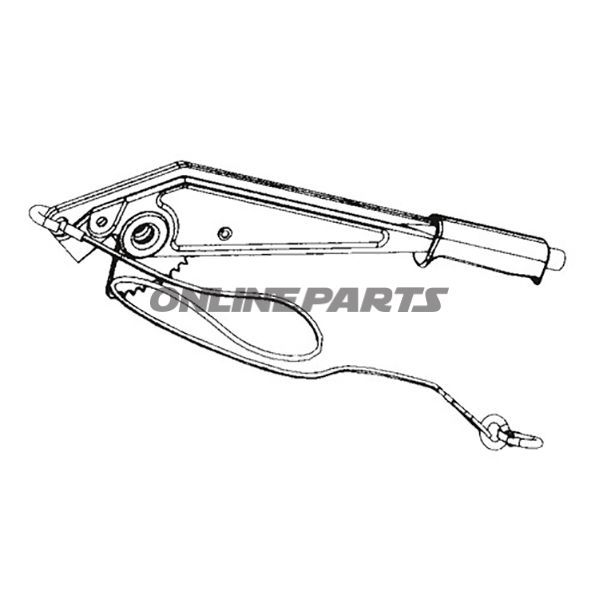

AL-KO handbromsreglage olika utan fjäderspärr

Hjullåsarm till AL‑KO/Knott överskridelseenheter, fjäderbelastad, längd 310 mm

Detta är ett handbromshandtag från AL‑KO (MPN: 338.39.57, GTIN: 204.549) avsett att användas på pådragbroms-/överskridelseenheter från AL‑KO och Knott. Produkten är en fjäderbelastad version utformad för de visade enhetstyperna och levereras utan separat fjäderlager.

Funktion

• Handtaget fungerar som styrarm för handbromsen på pådragbromsar (överskridelseenheter). Det överför manuell kraft från förare/operatör till bromsaggregatet och säkerställer mekanisk fasthållning när handbromsen är spänd.
• Den fjäderbelastade utförandet innebär att handtaget är förspänt så att det återgår till startposition och minimerar fri slag i manövreringen.
• Anpassad för Direkt montering i angivna enhetsvarianter utan behov av omfattande anpassning, under förutsättning korrekt lagerbult och monteringsplacering.

Kompatibilitet

• Passar till pådragsenhetstyperna: 60 S, 90 S1, 90 S2, 90 S3, 161 S, 251 S samt 120 SR A/B, 160 SR A/B och 200 SR A/B.
• Kan användas som ersättningsarm på både AL‑KO och Knott mekanismer när mått och bultdiameter överensstämmer.

Material och mekaniska egenskaper

• Handtaget är tillverkat i metall med ytbehandling lämplig för utomhus-/fordonsbruk. Materialval prioriterar styrka och dimensionsstabilitet vid upprepad manuell belastning.
• Längd: 310 mm – detta är mitt från axel till ände-mått som avgör momentarm och rörelseomfång.
• Axelkrok/monteringshål: diameter Ø 16 mm – säkerställer korrekt passform i de flesta standardmonteringspunkter på de nämnda enheterna.
• Fjädermekanismen är inbyggd i handtagets utförande (fjäderbelastad), men leveransen inkluderar inte ett separat fjäderlager.

Monterings- och driftsanmärkningar

• Kontrollera att monteringshålet och befintliga axelkilar är dimensionerade till Ø 16 mm för att undvika spel eller överbelastning av bultar.
• Vid utbyte rekommenderas visuell kontroll av angränsande rörliga komponenter (fjädrar, låsbeslag och bromsarmens kontaktytor) för att säkerställa korrekt funktion efter montage.
• Produktens MPN (338.39.57) och varumärkesangivelse (AL‑KO) matchar originalreservdelsreferenser och underlättar att hitta korrekta följdkomponenter.

Kommentar om emballage och leveransomgång

Produktdata innehåller inga ytterligare uppgifter om paketenhet utöver själva komponenten. Kunden bör förvänta leverans av en enda handbromsarm till angiven MPN, inte större antalpaket.
