AL-KO 1320/1530 bromssnöre med klocka

Bremsekabel med klokke til AL-KO 1320/1530 (til udvendig Ø 26 mm)

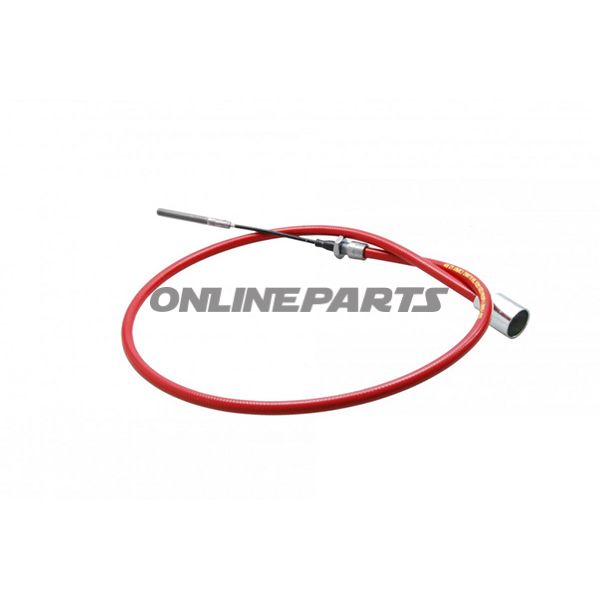

Produkt: bremsekabel (Bowdenkabel) med klokke fra AL-KO. Dette produkt svarer til AL-KO artikelnummer 299713 och marknadsförs under MPN 338.02.35. GTIN for delen är 299.713.

Beskrivning och funktion:

• Detta är ett mekaniskt bromsekabel som används i parkerings- och handbromsapplikationer där en kabel med klokke (koneformet ändstycke) ska monteras genom en bussning eller kabelkanal med yttre mått Ø 26 mm.
• Klokkens form (ofta kallad "Glocke" på tyska) gör det möjligt att centrera och hålla kabeln i en rund bussning eller kabelstift, vilket minskar spel och säkerställer jämn rörelse av wire när bromsmekanismen aktiveras.
• Kablet överför dragrörelser från bromsbryggan eller handtaget till bromsarmen och är konstruerat för upprepad belastning typisk för släpvagns-, vagns- och mindre maskinanvändning.

Dimensioner och anslutning:

• Bussningslängd: 1320 mm (bussning/omslutning mätt längs kabeln).
• Styrlängd (wirelängd): 1530 mm (fri wire inom bussningen).
• Öga/öggång: 18 x 7,5 mm – denna avlånga ögaprofil ska passa till mottagande bärstolpar eller nipp-/bultmontering på bromsarmen.
• Yttre mått: beräknat för montering i en bussning/öppning med ytterdiameter 26 mm.

Material och egenskaper:

• Wire: vanligt stålvira (flertrådig) med ytbeläggning för korrosionsskydd. Konstruktionen är beräknad för flexibilitet och hög trötthetsmotstånd vid upprepad rörelse.
• Bussning/klokke: formsböjd eller pressad metall (troligen galvaniserad eller lackerad) för att säkerställa korrekt passform i Ø 26 mm-kanaler och för att ge ett stabilt stöd för wirerörelser.
• Endefastställningar: ögformatet 18 x 7,5 mm är dimensionerat för standardbultar eller nitar; materialval och toleranser innebär mindre spel och längre livslängd vid korrekt montering.

Kompatibilitet och användning:

• Originalt AL-KO-delnummer 299713, lämplig för maskiner och släp som använder AL-KO:s bromsdelar och kabelsystem med angivna mått.
• Kan användas som reservdel eller vid utbyte av slitna bromskablar, förutsatt att busslängd, vajerlängd och öjedimensioner överensstämmer med befintlig installation.

Montering och underhåll:

• Kontrollera att bussning- och kabel­längder passar till ram och bromsarm innan montering. Fel längd kan ge begränsad funktion eller ökad slitage.
• Se till korrekt smörjning av rörliga samlingar enligt tillverkarens anvisningar för att minimera friktion och korrosion.
• Spänn ögändar med lämpliga bultar/nitar och använd säkerhetsmetoder som låsmuttrar eller splitbultar vid behov.

Identifikation:

• Märke: AL-KO — känd tillverkare av chassi- och bromsdelar för släp och lätta fordon.
• MPN (tillverkarnas artikelnummer): 338.02.35.
• GTIN / AL-KO nr.: 299.713 (uppgivet av tillverkaren).

Anmärkningar:

• Denna beskrivning bygger på angivna mått och tillverkaruppgifter. Om du är osäker på kompatibilitet, jämför dimensioner och ögonmått med den befintliga kabelinstallationen eller kontakta AL-KO-dokumentation för fordonet.
• Det anges inte några alternativa tekniska specifikationer som maximal dragkraft eller materialkategorier i de levererade uppgifterna; vid behov av sådana värden rekommenderas teknisk dokumentation från AL-KO.
