AL-KO 1000 kg utdragstol

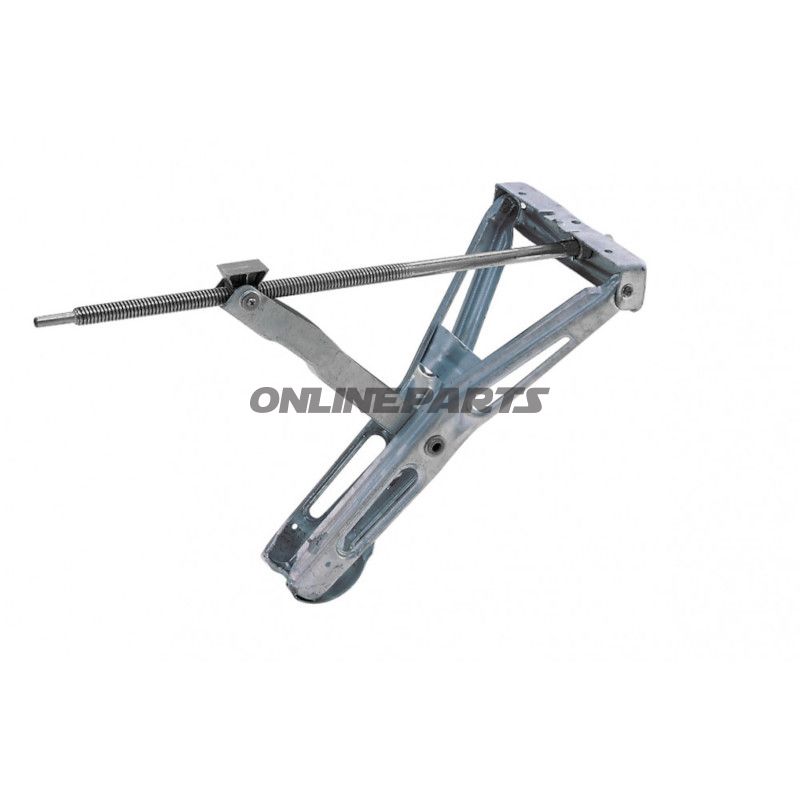

AL-KO svängstöd till husvagn/chassi, bärförmåga 1.000 kg

Produkt: AL-KO svängstöd med en angiven bärförmåga på 1.000 kg. Den här produkten från AL-KO (MPN 338.04.24, GTIN 76488464) är utformad för att bära och centrera fronten av chassi/system-chassi vid anslutning och frånkoppling samt vid lättjustering av fordonets position.

Funktion och användning

• Svängstödet fungerar som stöd och höjdjustering vid koppling och parkering av husvagn eller släpvagn med AL-KO-systemchassi. Den överför Vertikal belastning från fordonets framände till underlaget.
• Särskilt lämpligt för verkstäder och rutinerade användare som behöver säker och exakt stöd vid montering, demontering eller servicearbete på chassits framände.
• Används för tillfällig understödning vid arbete på kopplings- eller chassidelar samt vid justering av fordonets tilt/parallelitet.

Tekniska mått och passform

• Bärförmåga: 1.000 kg (ange maximum lodrät bärförmåga).
• Mått (enligt tillverkaren): A = 605 mm, B = 495 mm, C = 280 mm, D = 190 mm, bygghöjd = 100 mm. Dessa dimensioner används för att kontrollera fysisk kompatibilitet med AL-KO-systemchassi och monteringsbeslag.
• MPN: 338.04.24 och GTIN: 76488464 anger den specifika artikelvarianten från AL-KO, vilket gör det möjligt att verifiera rätt reservdel i tekniska kataloger.

Material och egenskaper

• AL-KO-komponenter i denna kategori är vanligtvis tillverkade av formstabilt stål med yttre korrosionsskydd. Det ger den nödvändiga styrkan att bära belastningen och robusthet vid upprepad användning.
• Den plana byggprofilen (bygghöjd ca 100 mm) är praktisk vid lågt liggande framändar och minimerar risk för kontakt med underlaget vid normala justeringar.
• Enkelt mekaniskt utformad utan komplicerade elektroniska element som möjliggör enkel underhåll och möjlighet till inspektion/utbyte av slitdelar i verkstaden.

Kompatibilitet och installation

• Beskrivningen och måtten överensstämmer med AL-KO-utgåvan som är avsedd för AL-KO-systemchassi. Kontrollera mått A–D mot befintliga monteringspunkter före montering för att säkerställa korrekt passform.
• Installationen bör utföras av fackmän eller erfarna mekaniker som är vana vid arbetsprocedurer kring släpvagnar/husvagnar. Säkra mot oavsiktlig rörelse och säkerställ korrekt understöd av vagnen under arbetet är avgörande för säkerheten.

Säkerhet och underhåll

• Använd alltid svängstödet på fast, plant underlag och undvik överskridande av den angivna bärförmågan på 1.000 kg.
• Regelbunden visuell inspektion för korrosion, deformation eller lösa förbindelser rekommenderas, särskilt efter längre förvaring eller hård användning.
• Byt ut utrustningen vid tecken på strukturella skador. Använd original MPN (338.04.24) vid beställning av reservdelar för att säkerställa kompatibilitet.

Obs: Produktens identifikation (varumärke AL-KO, MPN 338.04.24 och GTIN 76488464) är inkluderad för att underlätta teknisk verifiering och reservdelbeställning. Kontakta teknisk dokumentation eller AL-KO-katalogen för detaljerade monteringsanvisningar och eventuella specifika krav för din chassimodell.
