Aderendhülsen DP 16.0X14MM JMP Förpackning 5 stycken

Flad stikforbindelse (hun) 2,8 mm til kabel 0,5–1,5 mm² — JMP

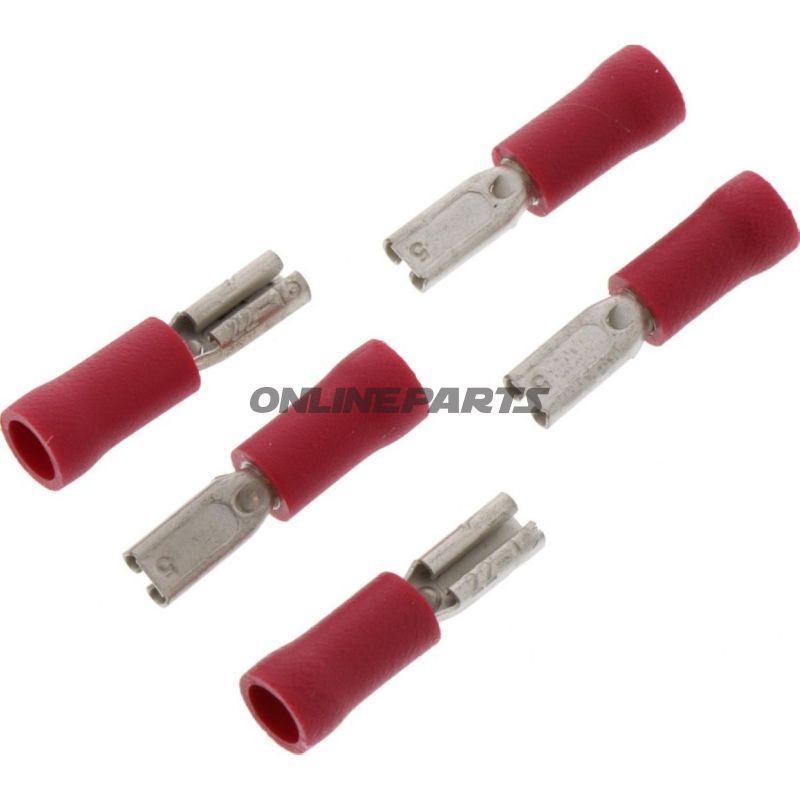

Produktöversikt: Denna isolerade flata stiftförbindelse från JMP (MPN: 158.02.14, GTIN: 4043981274288) är en enkelpolig, icke-lödd hane-kontakt designad för 2,8 mm flatstift och kablar med tvärsnitt mellan 0,5 och 1,5 mm². Färgen är röd, och anslutningen är avsedd för användning i elektriska kretsar där snabb anslutning och frånkoppling krävs utan lödning.

Funktion och användning:

• Ger mekanisk och elektrisk anslutning mellan en ledning och en motsvarande 2,8 mm hanstift eller klämma.
• Används för anslutningar i fordon, motorcyklar, små maskiner och installationsarbeten där platsen är begränsad och en platt formfaktor är fördelaktig.
• Lämplig för reparation, utbyte eller utbyggnad av befintliga kabelinstallationer utan specialverktyg utöver avmantling och press/krimpning av kontaktens skaft.

Material och konstruktion:

• Kontaktens ledardelar är utförda i metall med ytbeläggning för att säkerställa pålitlig elektrisk kontakt och korrosionsmotstånd under normala driftförhållanden.
• Isoleringen är tillverkad av elektroisoleringsplast i röd färg, dimensionerad för att täcka anslutningen och minska risken för kortslutning och mekaniskt slitage.
• Designen är inte värmeskruppande och innehåller ingen integrerad krympeflex; lödning krävs inte eller finns inte inbyggd.

Tekniska data (i korthet):

• Bredd × tjocklek: 2,8 × 0,7 mm (passande standard 2,8 mm flatstift)
• Kabeltvärsnitt: 0,5–1,5 mm²
• Antal poler: 1
• Isolerad: Ja
• Lödning: Nej
• Temperaturbeständighet: uppges ned till −75 °C (angerar materialets lämplighet vid låga temperaturer)

Praktiska överväganden för montören:

• Säkra korrekt avisolering och använd lämpligt krimpverktyg för att uppnå mekanisk hållbarhet och låg övergångsresistans.
• Kontrollera dimensionen på den matchande han-stift (2,8 mm) för att säkerställa god passform och undvika lösa anslutningar vid vibrationer.
• För applikationer med högre vibration eller exponering för fukt bör kompletterande mekanisk säkring eller ytterligare tätning övervägas, eftersom produkten inte har integrerad krympflex eller tätning.

Kompatibilitet och identifikation: Produkten marknadsförs av JMP under artikelnumret 158.02.14 och GTIN 4043981274288. Den motsvarar standardiserade 2,8 mm flatstift-hun-kontakter och kan användas tillsammans med vanliga 2,8 mm hanstift och klämmor i samma dimension. Alternativ referensnummer från leverantörsinformationen kan vara 1580818/769.

Kvalitetsanmärkning: JMP som tillverkare anger standardiserad tillverkning för fordons- och elektroapplikationer. Materialval och isoleringslösning är valda för att ge en enkel, reproducerbar anslutning utan krav på lödning. Använd alltid lämpliga verktyg och kontrollera elektriska parametrar i den konkreta installationen.

Teknisk tabell:
