Flackanslutning (hunsida) 6,3 x 0,8 mm för kabelarea 0,5–1,5 mm²

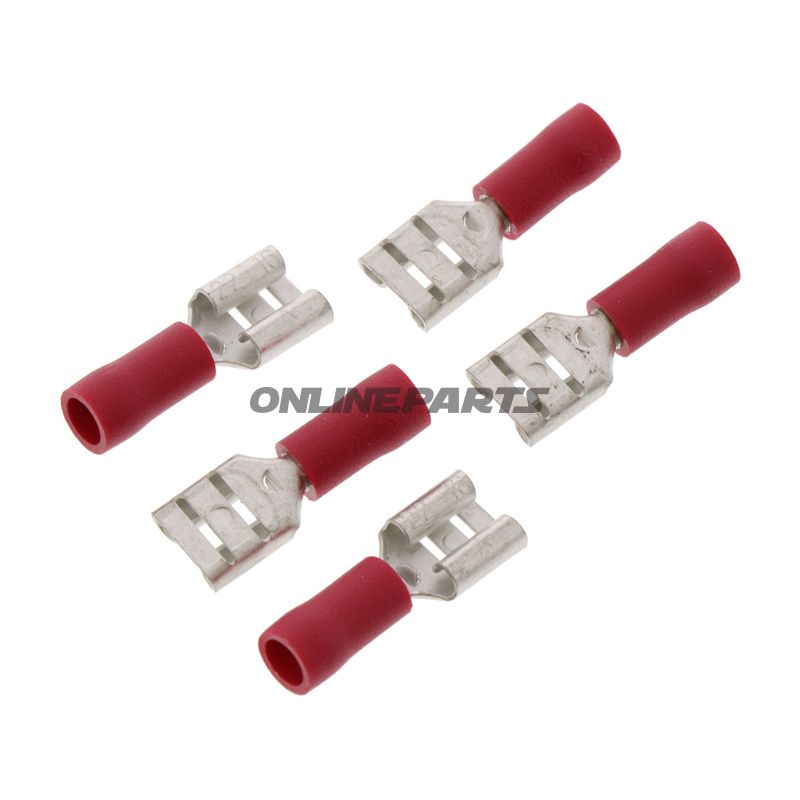

Denna isolerade flackanslutning från JMP (MPN: 158.02.19, GTIN: 4043981274325) är avsedd för elektriska kopplingar där en 6,3 mm flackontakt används. Kopplingsdonet fungerar som hunsidan (basen) som tar emot en motsvarande hankontakt/flatkontakt, och det är utformat för pålitlig mekanisk och elektrisk kontakt i fordon och maskiner.

Funktion och användning

• Mottager en 6,3 mm flatkabel; används vanligtvis för ledarkopplingar i elsystem i motorcyklar, bilar och elektrisk utrustning.
• Lämplig för punkt-till-punkt-kopplingar där snabb på- och avmontering utan lödning krävs.
• Isoleringen minskar risk för kortslutning vid tätt monterade ledningar och skyddar mot mekaniskt slitage vid på- och avkoppling.

Material och konstruktion

• Metallkontakt/konduktiv del: präglad eller crimpad metall (vanligtvis tin- eller nickellegerat koppar) för bra elektrisk ledningsförmåga och korrosionsbeständighet.
• Isolering: färgad polyvinylklorid (PVC), röd färg, som markerar lämplighet för kabelarea som angivet.
• Konstruktionen är utan uppvärmning (ingen heat-shrink) och utan förlödd anslutning; anslutningen uppnås genom crimpning på ledarens avisolerade ledare.

Tekniska data

• Typ: flackanslutning (hunsida) / spade-kontakt hona
• Kontaktbredd x tjocklek: 6,3 x 0,8 mm
• Kabelarea: 0,5–1,5 mm²
• Antal poler: 1
• Isolerad: ja
• Lämplig för lödning: nej (för crimpning)
• Temperaturmotstånd: uppgiven till -75 °C (angerar lågtemperaturbeständighet; se tillverkarens data för maximal driftstemperatur)

Praktiska överväganden vid användning

• Välj lämplig crimpningång och korrekt krympverktyg för kabelarea 0,5–1,5 mm² för att säkerställa korrekt mekanisk och elektrisk kontakt.
• Kontrollera polaritet och mekanisk fäste i monteringsrum, särskilt i vibrationsmiljöer som motorcykelram och motorkomponenter.
• Röd isoleringsfärg anger normalt mindre ledararea; följ installationspraxis för färgkodning i ditt projekt.

Kompatibilitet och identifikation

Produkten är märkt som JMP 158.02.19 (MPN) och finns under GTIN 4043981274325. Den är kompatibel med standard 6,3 mm flack hankontakt. Alternativ beteckning/variant hos leverantörer kan förekomma, men de tekniska dimensionerna (6,3 x 0,8 mm, 0,5–1,5 mm²) är avgörande vid val.

Kvalitet och förväntad prestanda

Konstruktionen kombinerar en metallkontakt dimensionerad för 6,3 mm flackkontakt och en PVC-isolering, vilket ger en enkel, robust lösning för vanliga elektriska kopplingar. Det bör utföras visuell och mekanisk kontroll efter crimpning för att säkerställa tät förbindelse, särskilt i applikationer med vibration och temperaturvariation.

Brand: JMP. MPN: 158.02.19. GTIN: 4043981274325.
