Platt kontaktuniform 6,3 mm (isol. med värmekrympslang) till kabel 0,5–1,5 mm²

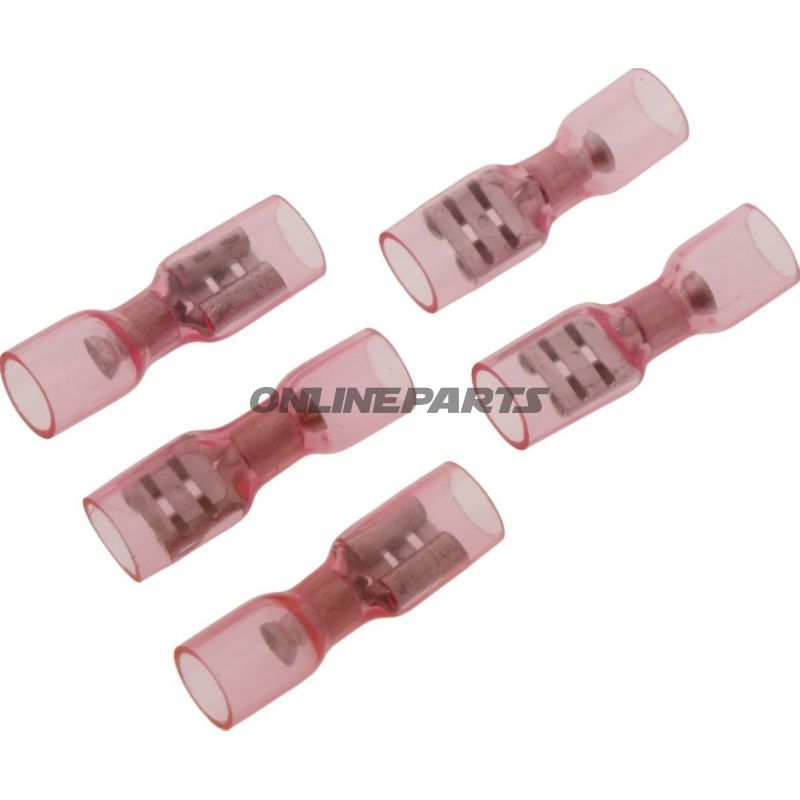

Produkt: JMP platt kontaktuniform (man/kvinna beroende av användning), artikelnummer MPN 158.02.35, GTIN 4043981274462. Denna förpackning innehåller monteringsklara, isolerade platta kontakter med lödd värmekrympslang i röd färg, avsedda för elektriska förbindelser på motorcyklar och fordon.

Funktion

• Den platta kontakten fungerar som snabb, avtagbar elektrisk hållbar anslutning till 6,3 mm plattkontaktanslutningar, vanligt använd för brytare, reläer och bussförbindelser på motorcyklar.
• Den inbyggda värmekrympslangen ger samtidigt mekanisk avlastning och tätning runt trådens avisolerade område efter krympning, vilket minskar risk för korrosion och mekanisk slitage.
• Isoleringen ger elektrisk säkerhet och förebygger oavsiktlig kortslutning vid tät montage i kabin- eller motorutrymmet.

Material och egenskaper

• Kontaktmaterial: metalllegering med god elektrisk ledningsförmåga och lämplig mekanisk styrka för upprepade till- och frånkopplingar (vanligvis tinnbelagd eller nickelbelagd kopparlegering hos denna typ av kontakter).
• Isolering: värmekrympslang i polymermaterial, röd färg, som krymper och tätar kring kabeln vid uppvärmning. Krympningen ger bättre mekanisk avlastning än blotta plastkåpor.
• Temperaturbeständighet anges till -125°C (observera: denna siffra anges i leverantörens data; i praktiken beror driftsgränser också på isolationsmaterialets värmebeständighet under drift).
• Svetsning/lodning: kontakterna är inte lödda; ledningsändar ska brytas av och krympas korrekt i avmantlingsverktyg för att uppnå säker elektrisk förbindelse.

Tekniska data (översikt)

• Lämplig till plattkontakt: 6,3 mm
• Kabelarea: 0,5–1,5 mm²
• Bredd x tjocklek: 6,3 x 0,8 mm
• Poler: 1
• Isolerad: Ja
• Värmekrympslang: Ja
• Svetsade/lödda förbindelser: Nej

Användning och kompatibilitet

• Passar för standard 6,3 mm plattkontakt på motorcyklar, mopeder och mindre fordon för signal- och strömförande förbindelser inom angivet kabelområde.
• Används ofta till anslutning av tändnings-/ belysningskomponenter, kontaktsystem och relämontering där plats och snabb tillgång krävs.
• För korrekt installation rekommenderas ett lämpligt krimverktyg för isolerade terminaler och därefter uppvärmning av krympslangen med en värmepistol för att uppnå tätförsegling.

Varumärke och identifikation

Produkten kommer från JMP och identifieras genom MPN 158.02.35. GTIN 4043981274462 kan användas vid sökning eller upphandling för att säkerställa rätt varutvariant (röd, isolerad, 6,3 mm, 0,5–1,5 mm²).

Kommentarer till montering

• Fördela ledningar till önskad längd, använd lämpligt krimpverktyg för isolerade terminaler.
• Värm krympslangen jämnt tills den dras fast runt kabeln och säkerställer tätning mot fukt och vibration.
• Kontrollera att den valda terminaltypen (man/kvinna) matchar motpartens plattkontakt för en säker elektrisk förbindelse.
