Aderendhülsen 2,5X8MM JMP Förpackning 5 stycken

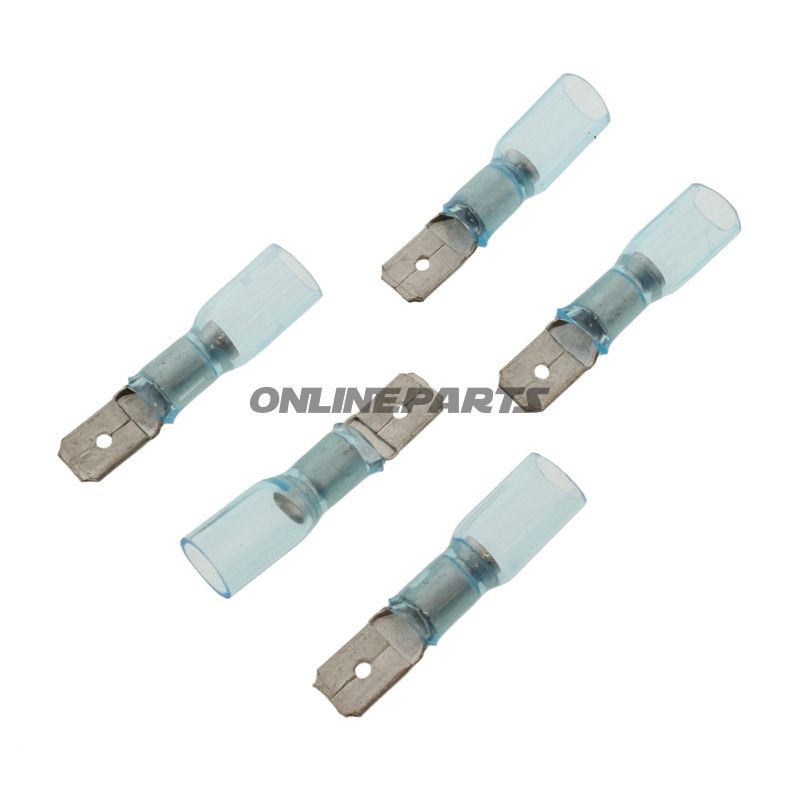

Flatkontakt (hane) 6,3 mm med värmekrympslang till ledningar 1,5–2,5 mm²

Produkt: JMP flatkontakt hane med isolering och integrerad värmekrympslang. Används för elektriska förbindelser där en 6,3 mm flatkontakt är standard, t.ex. kontakter och terminaler på motorcyklar, tillbehör eller lösa komponenter.

identifiering: Denna produkt levereras av JMP (MPN: 158.02.05). GTIN/artikelnummer: 4043981274196.

• Funktion: Skapar en pålitlig, avtagbar elektrisk anslutning genom att föra en avisolerad ledare in i metallterminalen och krympa kontakten mekaniskt runt ledarens ledare. Den medföljande värmekrympslangen tätar och skyddar förbindelsen mot fukt och vibrationer efter krympning och uppvärmning.
• Användningsområde: Beräknad för användning där 6,3 mm flatkontakt (hane) passar i motpartens hona-skena eller terminal. Lämplig för motorcyklar, små motorfordon och elektriskt tillbehör där plats och snabb av- och påmontering är nödvändig.
• Ledningens tvärsnittsarea: Passar ledningar från 1,5 mm² upp till 2,5 mm².
• Dimensioner: Kontaktens blad: 6,3 mm i bredd × 0,8 mm i tjocklek.
• Isolering och tätning: Förbindelsen är isolerad och har en integrerad värmekrympslang som vid uppvärmning drar sig samman och bildar ett tätt, mekaniskt skydd mot korrosion och mekaniskt slitage.

Materialval och egenskaper

• Kontaktmaterial: Metalllegering avsedd för gott elektriskt kontaktryck och låg övergångsmotstånd (vanligt tinbelagt koppar eller liknande—JMP:s terminaldesign fokuserar på kombinationen av ledningsförmåga och mekanisk styrka).
• Isolering: Plast/termoplastiskt material lämpligt för elektrisk isolation. Den medföljande värmekrympslangen är avsedd att omsluta ledare och terminal efter uppvärmning och minskar inträngning av fukt.
• Temperaturbeständighet: Angivet motstånd för låga temperaturer (tekniska data anger -125 °C som referens för materialets låga temperaturstånd); i praktiken bör man alltid överväga maximal drifttemperatur i tillämpningen.

Tekniska data (utvalda)

• Typ: Flatkontakt (hane, spade-kontakt manlig)
• Passar till: 6,3 mm
• Ledningens tvärsnittsarea: 1,5–2,5 mm²
• Antal poler: 1
• Svetsade/ lödda förbindelser: Inte avsedd för lödning
• Isolerad: Ja
• Värmekrympslang: Ja

Praktiska överväganden för montören

• Krympa korrekt: Använd en lämplig värmekrymppistol eller värmepistol för att uppnå korrekt sammandragning av krympslangen och tätning mot fukt.
• Skärare-längd och krympkraft: Se till att rätt isolering så metalltrådarna införs fullt i terminalens crimpeområde för optimal mekanisk och elektrisk förbindelse.
• Kompatibilitet: Passar till standard 6,3 mm hona-motstycken och bör väljas när ledningens tvärsnittsarea ligger inom 1,5–2,5 mm².
• Märkning: Märkningen JMP, MPN 158.02.05 och GTIN 4043981274196 kan användas vid reservdelsidentifiering och beställning.

Obs: Förpackningen anges som en normal försäljningsenhet; tekniska data bör alltid kontrolleras mot det konkreta materialvalet och drifttemperatur i din installation före montering.
