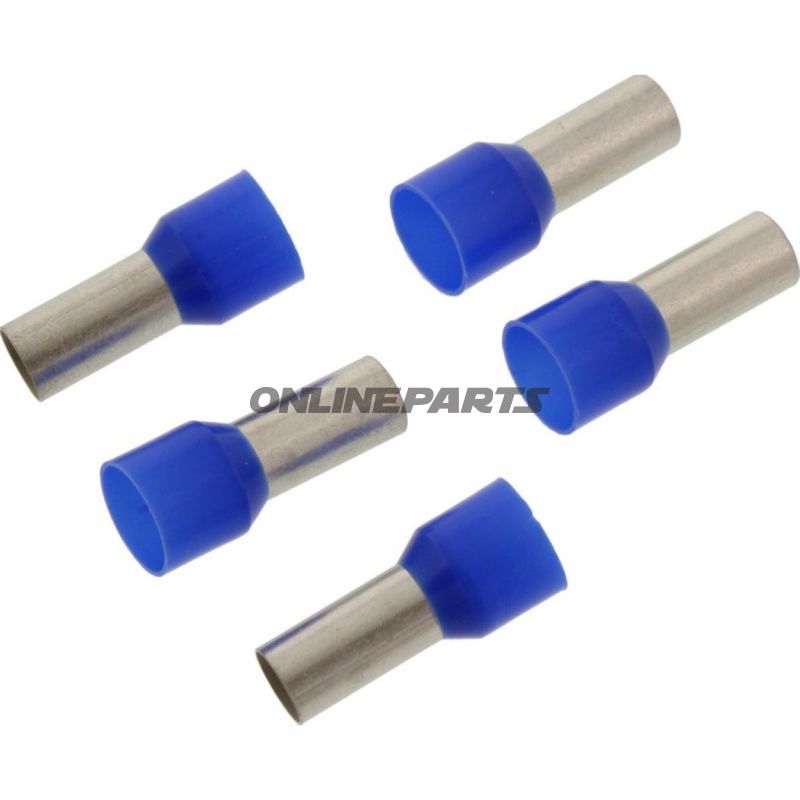

Aderendhülsen 16.0X12MM JMP Förpackning 5 stycken

Endemuffe 16,0 x 12 mm med plasthylster til kabelsko (JMP)

Produktöversikt: Denna ändhylsa från JMP (MPN: 158.01.54, GTIN: 4043981273717) är en isolerad skruv-/presskontaktande ändhylsa med plasthylster, avsedd för avslutning av fasta eller mjuka ledare upp till 16,0 mm². Den följer DIN 46228-standarden och levereras i blå färg, som anger nominell ledarstorlek.

Funktion och tillämpning: Ändhylsans primära funktion är att ge en säker, mekanisk och elektrisk anslutning i änden av en ledare, så att ledningen enklare kan sättas in i klipp, terminaler eller skruvklammer utan att tråda skarvar. Den isolerade plasthylsan skyddar ledaränden mot kortslutning och ger samtidigt en bättre kontaktarea i terminalen. Produkten är avsedd för montörer och mekaniker som hanterar elektriska installationer på motorcyklar, fordon eller i maskiner där monteringsvänliga avslutningar krävs.

Material och egenskaper:

• Ledande rör: Bärmaterialet är en metallhylsa utformad för att säkerställa god elektrisk ledningsförmåga och mekanisk styrka. Den är inte lödd förbindelsen sker vid press/krimp.
• Isolering: Plasthylsan är tillverkad av ett isolerande plastmaterial med god elektrisk isoleringsförmåga och motståndskraft mot normalt verkstads miljö. Färgen blå följer vanlig färgkodning för 16 mm²-ändar.
• Temperaturområde: Temperaturegenskapen anges som -105 °C (ange i tekniska data bör tolkas som variga användningsgränser för det använda materialet och kan variera beroende på belastning och miljö).
• Svetsning/lödning: Hylsan är inte lödd; förbindelsen uppnås genom krimpning eller pressanslutning med lämpligt verktyg.

Tekniska specifikationer (utvalt):

• Typ: Ändhylsa / ändhylsa med isolerande plasthylsa
• Standard: DIN 46228
• Lämplig för kabeltvärsnitt: upp till 16,0 mm²
• Längd: 12,0 mm
• Isolerad: Ja
• Värmeintrång/krutning: Ej tillämpat
• Svetsade anslutningar: Nej

Kompatibilitet och monteringsanvisning: Ändhylsan är lämplig för fasta och mjuka kopparledare inom det angivna tvärsnittet. För pålitlig elektrisk och mekanisk anslutning rekommenderas användning av korrekt dimensionerat krimpverktyg och lämpliga matriser för 16,0 mm²-ändar. Ta bort isoleringen till en lämplig längd, sätt in ledarens avisolerade ände helt in i den metalliserade hylsan och krimp hylsan med ett hand- eller hydrauliskt krimpverktyg avsett för denna typ av terminal. Se till att kontrollera krimpkvaliteten visuellt och mekaniskt (inga lösa trådar, fast sittande).

Paketering och leveransinformation: Produkten annonseras i kommunikationsmaterialet som levererad i en förpackning. Observera att uppgifter om antal i grossistransporter kan variera; kontrollera alltid den aktuella försäljnings-/ordrebekräftelsen för antal vid köp.

Tillverkare och identifiering: Tillverkaren JMP anges som varumärke, och produkten finns under MPN 158.01.54. GTIN 4043981273717 kan användas för lagerspårning och elektronisk identifiering i inköpssystem.

Användningsområden (exempel): Elektriska installationer på motorcyklar och fordon, styrpaneler, stick- och klämförbindelser i maskinbyggnation samt underhåll och reparation där en isolerad, formstabil ledar avslutning är nödvändig.
