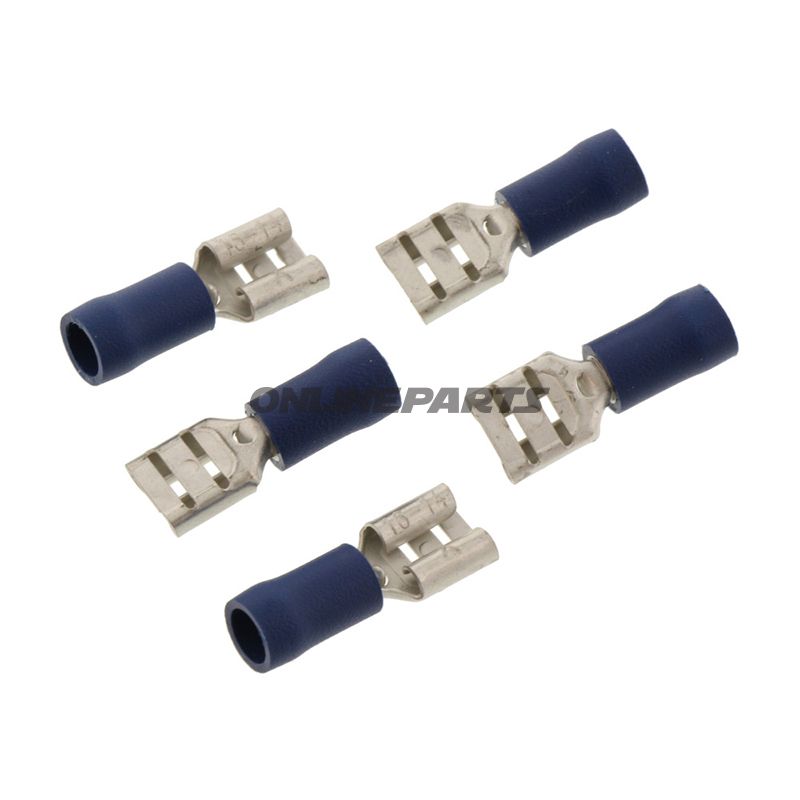

Platt stickkontakt (isolerad) 6,3 mm för kabel 1,5–2,5 mm² — JMP (förpackning)

Produktöversikt: Denna platta, isolerade kontakt från JMP (MPN: 158.02.26, GTIN: 4043981274387) är avsedd för snabb och säker anslutning av enkelledarkablar i tvärsnitt från 1,5 till 2,5 mm² till 6,3 mm flatstift/kopplingsstift. Den levereras i en flerspårsförpackning (anges som förpackning i produktnamnet) och är blå isolering för visuell differentiering av ledningsdimension.

Funktion och användning:

• Stiftkontaktens (hon/spadkontakt) används för att skapa avbrytbara förbindelser mellan ledningar och 6,3 mm plattstift eller terminaler.
• Designad för snabb montering utan lödning — ledaren sätts in, crimpas tätt runt ledaren och isoleringen för mekanisk och elektrisk kontakt.
• Typiska användningar: bil- och motorcykelinstallationer, kabelscheman i maskiner och andra elektriska kretsar där 6,3 mm plattstift används.

Material och konstruktion:

• Kontaktdelen är konstruerad i metall lämplig för elektrisk ledningsförmåga och mekanisk belastning (typiskt tinbelagt koppar eller liknande legering) för korrosionsbeständighet och god kontakt.
• Den isolerande kåpan är tillverkad i plast (färg: blå), utformad för att skydda mot kortslutning och ge ett grepp för montering. Plastmaterialet valdes för nödvändig isolationsstyrka och motståndskraft mot vanliga verkstadsförhållanden.
• Värmetålighet och materialegenskaper anges med en temperatursållning omkring -75 °C (uppgiften indikerar motstånd mot låga temperaturer; se teknisk ritning eller tillverkaruppgifter för maximal driftstemperatur).

Tekniska egenskaper:

• Typ: Hon/spade-kontakt (platt kontakt)
• Lämplig för plattstift: 6,3 mm
• Kabeltvärsnitt: 1,5–2,5 mm²
• Bredd x tjocklek på platt kontakt: 6,3 x 0,8 mm
• Isolerad: Ja
• Lödning: Inte avsedd för lödning (crimpförbindelse)
• Poler: 1

Kompatibilitet och montering:

• Passar till standard 6,3 mm plattstift och motsvarande panel- eller kabelterminaler. Se till att honen (plattstiftet) är 6,3 x 0,8 mm för korrekt passform.
• Montering görs bäst med lämplig crimp-tång för isolerade kabelklämmor för att säkerställa korrekt mekanisk övergång och elektrisk kontakt. Felaktig crimpning kan ge dålig kontakt eller mekaniskt fel.
• Färgkodning (blå) motsvarar mittområdet i många färgkodningssystem för kabeltvärsnitt och gör det lättare att identifiera ledartyp under arbete i kablar eller ledningsnät.

Säkerhet och hantering:

• Kontrollera att kabeltvärsnitt och plattstift passar tillsammans före montering.
• Använd korrekt verktyg för avisolering och crimparbete för att undvika skador på ledare eller isolering.
• Efter montering bör samlingen inspekteras visuellt och vid behov dras lätt för att säkerställa att crimpen sitter fast.

Identifiering: Tillverkaren JMP anges i produktnamnet och tekniska specifikationer (MPN 158.02.26). GTIN 4043981274387 kan användas för varuidentifikation i lager- och inköpssystem.

Obs: Produktinformationen anger förpackning som “förpackning” — kontrollera med leverantören för antal i paketet vid köp. Denna beskrivning undviker att ange ett specifikt antal stycken per försändelse för att undvika missförstånd.
