Aderendhülsen 1.0X10MM JMP Förpackning 5ST Alternativ: 1580882/768

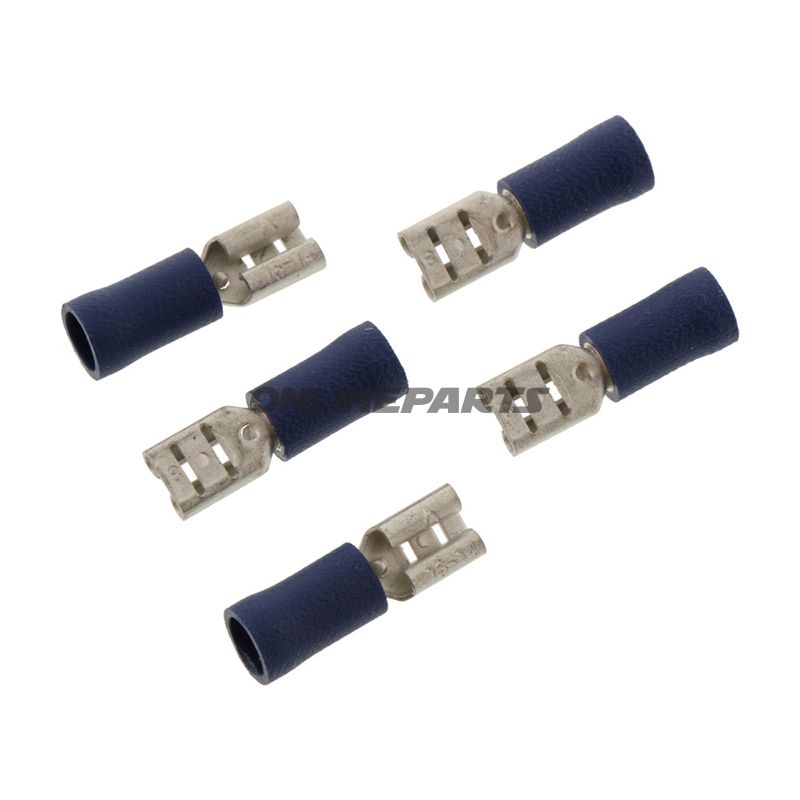

Platt neutralsluten (hona) 4,8 mm för kabelarea 1,5–2,5 mm² — JMP (Förpackning)

Produktöversikt: Denna platta, isolerade neutralsluten från JMP (GTIN: 4043981274370, MPN: 158.02.25) är avsedd för elektriska anslutningar i fordon och maskiner där platsen är begränsad och där en 4,8 mm platt kontaktanslutning krävs. Fästet är utformat som en enkelpolig honkontakt (spade connector female) för ledare med tvärsnitt från 1,5 mm² upp till 2,5 mm² och har blå isolering, som ofta används för att indikera tvärsnitts-kategorin.

Funktion:

• Skapar en mekanisk och elektrisk förbindelse mellan en han-plattstift (4,8 mm) och kabel, vanligtvis använd i bil- och motorcykelinstallationer, elektriska moduler och styrenheter.
• Isoleringen skyddar mot kortslutning och minskar samtidigt risken för korrosion i kontaktstycket vid normal användning.
• Designad för att pressas/krimps runt ledarens avisolerade ände (kabelsko-metod), utan krav på lödning.

Material och egenskaper:

• Kontaktmaterial: Messing eller nickelomskruvad kopparlegering (typiskt för denna typ av kontakt) för att säkerställa god elektrisk ledningsförmåga och mekanisk hållbarhet.
• Ytbehandling: Ofta nickelförkromad eller nikkellbelagd för bättre korrosionsbeständighet och låg kontakttid.
• Isolering: Plast/nylon i blå färg; materialet är valt med tanke på elektrisk isolering och viss värmetålighet.
• Temperaturtålighet: Angiven ned till -75 °C, vilket indikerar motståndskraft vid låga temperaturer (observera: specificerad högsta driftstemperatur bör kontrolleras hos tillverkaren vid extrem belastning).

Tekniska detaljer (utvalda):

• Passar till plattstift: 4,8 mm
• Kabelarea: 1,5–2,5 mm²
• Poler: 1 (enkeltpolig)
• Isolerad: Ja
• Lödning: Inte krävet — avsedd för mekanisk krimpning

Användningsområden och kompatibilitet:

• Perfekt för fordonselektronik, kabelnät i motorcyklar, anslutningar i instrumentbrädor, reläer och säkringsboxar där 4,8 mm plattstift används.
• Kan användas tillsammans med standard han-plattstift på 4,8 mm. Kompatibiliteten beror på hanstiftets geometri och material; kontrollera dimensioner vid specialkomponenter.

Praktiska anmärkningar för montören:

• Använd korrekt crimptverktyg för isolerade terminaler för att uppnå pålitliga förbindelser; handkrimptverktyg kan vara otillräckligt under vibrationsexponering.
• Säkerställ att avisolera ledaren korrekt och undvik att ta med onödig ledarlängd utanför krimpzonen.
• Vid installation i miljöer med hög vibrering eller korrosiva förhållanden överväg kompletterande mekanisk fäste eller ytterligare korrosionsskydd.

Identifiering: Produkten säljs under JMP-märket och identifieras med MPN 158.02.25 och GTIN 4043981274370. Dessa nummer är användbara vid beställning eller vid kontroll av reservdelar.

Anmärkning: Beskrivningen bygger på de tekniska uppgifterna för en isolerad plattstiftad kontakt 4,8 mm för ledare 1,5–2,5 mm². Kontrollera alltid fysiska mått och krav på temperatur/ström i den konkreta applikationen före montering.
