Aderendhülsen 1.0X10MM JMP Förpackning 100 stycken Alternativ: 1580882

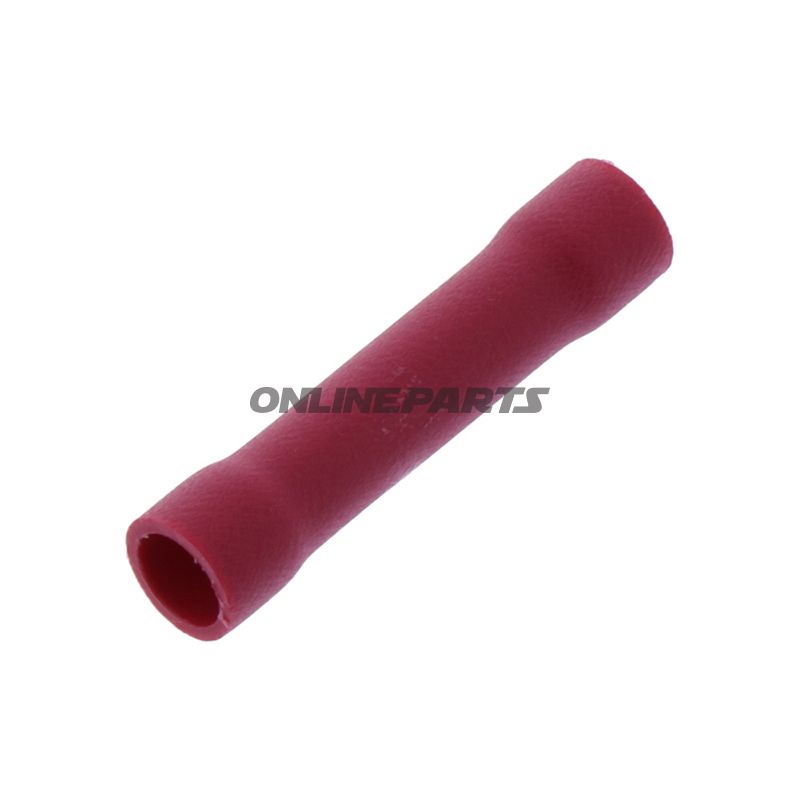

Stötförbindelse (butt connector) till ledarområde 0,5–1,5 mm², JMP (röd)

Produkt: JMP stötförbindelse i röd färg, avsedd för sammankoppling av två ledare med tvärsnitt mellan 0,5 och 1,5 mm². Produktens fabrikationsnummer (MPN) är 158.08.08 och GTIN är 4043981349504.

Stötförbindelsen från JMP är en isolerad, cylindrisk kabelskruvförbindelse (butt connector), som är utvecklad för snabb sammanfning av mjuka och fasta ledare i instrumentering, bil- och motorcykelinstallationer samt allmänt elektrotekniskt arbete där platsen är begränsad. Produkten är tillverkad för att skapa en mekanisk och elektrisk förbindelse utan lödning.

• Användningsområde: Sammanlänkning av två ledare med vardera 0,5–1,5 mm² tvärsnitt. Lämplig för kabelreparationer, förlängningar och permanenta eller temporära förbindelser i fordon och maskiner.
• Isolering: Förbindelsen är isolerad (röd plastkappe), vilket minskar risken för kortslutning och skyddar kopplingspunkten mot mekaniskt slitage och lätt fuktpåverkan i icke-korrosiva miljöer.
• Material: Kontaktområdet är utfört i metalliskt ledarbehandlingsmaterial med god elektrisk ledningsförmåga; isolationskappen är tillverkad av PVC/PE-liknande plast med praktisk styvhet för montering. Det används inte krympe- eller svetsmaterial.
• Temperaturområde: Angivet temperaturbeständighet ned till cirka -75 °C, vilket betyder att isolationsmaterialet behåller form och elektriska egenskaper vid låga temperaturer typiskt förekommande i utomhus- och mobila installationer.
• Svetsning/lödning: Det finns ingen inbyggd lödfunktion; förbindelsen är mekaniskt krimpad för att säkerställa kontakt och fäste.

Tekniska egenskaper (översikt):

• Typ: Butt connector (stötförbindelse)
• Ledartvärsnitt: 0,5–1,5 mm²
• Isolerad: Ja
• Svetsade/lödade förbindelser: Nej
• Krympe/slang: Ingen värmeskrynka
• Temperaturbeständighet: ned till ca. -75 °C

Kompatibilitet och montage: Förbindelsen är avsedd för manuell krympning med en lämplig krympzång för isolerade kontakter. Välj korrekt tandprofil på krympzången för att undvika skada på isoleringen eller otillräckligt kontakttryck. Monteringsproceduren omfattar avlodning av ledarna till rekommenderad längd, insättning i varje ände av stötförbindelsen och krympning upp till märket, tills mekanisk fixering uppnås.

Kvalitets- och identifikationsuppgifter: Producenten är JMP, och denna enhet kan identifieras med MPN 158.08.08 samt GTIN 4043981349504. Dessa nummer används vanligtvis för partsidentifikation och kontroll av kompatibilitet vid inköp och reservdelsstyrning.

Noteringar: Beskrivningen anger funktionella och materialegenskaper utan emballageindikationer om fraktmått. Vid val av stötförbindelser bör man alltid kontrollera att den valda typen passar ledningsmaterial (koppar), ledningsdiameter och tillämpad krympteknik.
