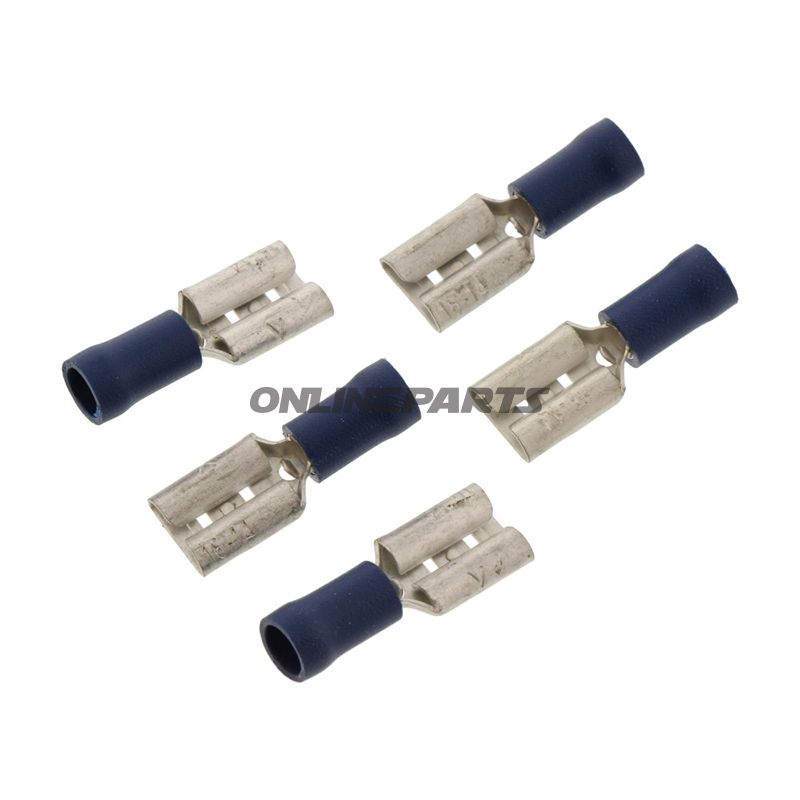

Flat kontaktprop (isolerad) 8,0 x 0,8 mm till kabeldimension 1,5–2,5 mm² — JMP (158.02.27)

Produktöversikt: Denna isolerad flat kontaktprop från JMP (MPN: 158.02.27, GTIN: 4043981274394) är avsedd för elektriska anslutningar med flatkontakt-tömmar. Den passar till 8,0 mm bred hona/insats (flat kontakt) och är utformad för ledare med tvärsnitt mellan 1,5 och 2,5 mm². Kontakpropien levereras i blå isolering och utför en enkel, mekanisk och elektrisk förbindelse mellan kabel och flatkontakt-samling.

Funktion och användning:

• Skapar en pålitlig elektrisk anslutning mellan en enda ledare och en 8,0 mm flatkontakt (hona).
• Den isolerade utförandet ger mekaniskt stöd och elektrisk isolering på förbindelseplatsen, vilket minskar risk för kortslutning och oavsiktlig kontakt.
• Lämplig för vanliga motorcykel- och bilinstallationer, styretavlor, kabelsammanslutningar och andra tillämpningar där 1-polig flatkontakt används.

Material och konstruktion:

• Kontaktmaterial: Metallremsa lämplig för pressning kring ledare (inte avsedd för lödning). Materialet valdes för god elektrisk ledningsförmåga och mekanisk hållbarhet vid upprepad insättning och borttagning.
• Isolering: Plast/isoleringshylsa i blå färg med tillräcklig tjocklek för att förhindra exponering av den strömförande förbindelsen. Isoleringen ger dessutom viss sträckskydd vid kabeldragning.
• Temperaturbeständighet: Angiven med en lågtemperaturgräns (upp till −75 °C). Materialvalet fokuserar vanligtvis på robusthet i fordonsmiljöer, men förväntas normalt begränsas vid extrema temperaturer och kemisk påverkan.

Tekniska förhållanden och kompatibilitet:

• Passar till flatkontaktbredd: 8,0 mm; tjocklek: 0,8 mm.
• Rekommenderat ledartvärsnitt: minsta 1,5 mm², maximalt 2,5 mm².
• Antal poler: 1 (enkeltledningsanslutning).
• Lödning: Produkten är inte avsedd för lödning; förbindelsen uppnås genom att sätta in och/eller krimpa/pressa kontakten runt ledaren beroende på monteringsmetod.
• Värmeutveckling/Heat shrink: Det finns ingen integrerad heat-shrink-sleeve.

Praktiska anteckningar för montören:

• Förbered ledare genom korrekt avisolering i lämplig längd, så att metallremsan får full kontakt runt ledaren vid crimpa-/pressning.
• Använd lämpligt crimpverktyg för flatkontakt-isolerade terminaler för att säkerställa mekanisk fasthet och låg övergångsresistans.
• Kontrollera efter montering att isoleringen sitter tätt mot kabelskaftet för att undvika rörelse och framtida belastning på förbindelsen.

Identifikation: Produkten marknadsförs av JMP och identifieras med MPN 158.02.27 samt GTIN 4043981274394. Den svenska beteckningen beskriver den som "Flat kontaktprop 1,5–2,5 8,0 mm" och motsvarar tillverkars uppgift om en isolerad flatkontakt-hona med blå isolering.

Tekniska data (utdrag):

• Typ: Flat kontaktpropp (Spade Connector Female)
• Lämplig till flatkontaktbredd: 8,0 mm
• Ledartvärsnitt: 1,5–2,5 mm²
• Värmeförbindning/ Lödning: Nej
• Isolerad: Ja
• Heat-shrink: Nej
• Poler: 1
• Temperaturbeständighet (låg): −75 °C (angiven)

Bemärkning kring förpackning och mängd: Produktdata innehåller referens till paketformat i leverantörens benämning, men slutanvändaren bör kontrollera den aktuella leveransen från återförsäljaren vid beställning för att klargöra antal och förpackningsformat.
