ADERENDH SORT JMP 640 DELAR

Isolerade trådändhylsor (ferrules) – JMP-sats för elektriska förbindelser i fordon

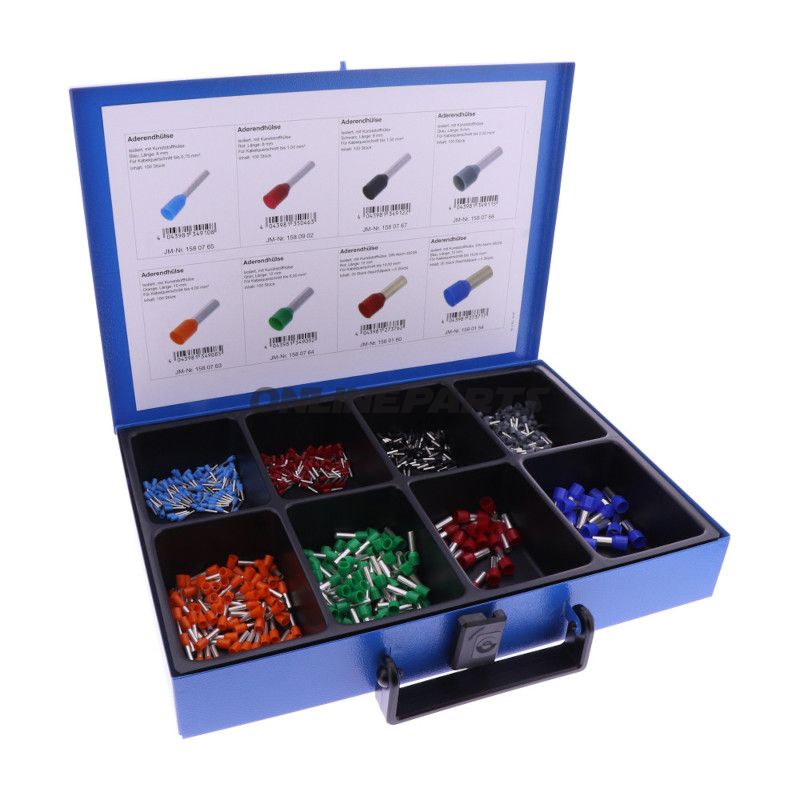

Produktöversikt: Denna JMP-sats (GTIN 4043981469318, MPN 158.11.09) innehåller ett brett urval av isolerade trådändhylsor (ferrules) designade för pålitliga, mekaniskt och elektriskt säkra avslut av avisolerade flertrådiga ledare i lågspänningsinstallationer i bilar, motorcyklar, båtar och släpvagnar. Satsen levereras i en klar sorteringsbox så att de enskilda storlekarna hålls åtskilda och snabbt tillgängliga under arbete i verkstaden eller ute i fält.

Funktion och användning:

• Ferrules används för att sammanfoga och stärka änden av flertrådiga ledningar så att skrutermneringar, klämmor och kontakter får en enhetlig, kompakt insats utan lösa trådar.
• Isoleringen runt ferrulen skyddar mot kortslutning och gör det lättare att identifiera tvärsnitt via färgkodning vid installations- och reparationsarbete.
• Lämplig för upprepad rörelse och vibrationer, som ofta förekommer i fordon, vilket minskar risken för kontaktfel över tid.

Material och egenskaper:

• Ledande del: förtenat koppar. Tinning förbättrar korrosionsbeständighet och säkerställer god elektrisk ledningsförmåga mellan ledare och terminal utan att introducera onödig överdriven förbättring.
• Isolering: färgat plastmaterial för snabb identifiering av tvärsnitt och för att förhindra oavsiktlig beröring mellan ledande delar.
• Temperaturbeständighet: specificerad upp till -105°C (angivet i tillverkarens tekniska data), vilket täcker vanliga driftstemperaturer i fordonsinstallationer; produkten är inte värme-schrumpad.
• Lodning: ferrulerna är inte lödda (soldered connections: nej), vilket betyder att fästen görs mekaniskt i terminalen efter insättning.

Innehåll och storlekar (ange med tillhörande artikelnummer):

• 0,75 mm², längd 8 mm — art. 1580765
• 1,0 mm², längd 8 mm — art. 1580902
• 1,5 mm², längd 8 mm — art. 1580767
• 2,5 mm², längd 8 mm — art. 1580766
• 4,0 mm², längd 10 mm — art. 1580763
• 6,0 mm², längd 12 mm — art. 1580764
• 10,0 mm², längd 12 mm — art. 1580160
• 16,0 mm², längd 12 mm — art. 1580154
• Påfyllning till sorteringsboxen: inloppfyllning 8x — art. 4790221

Kompatibilitet och standarder:

• Typ: trådändhylsor (End Sleeves) enligt DIN-praktik för ferrules, lämplig för angivna tvärsnitt.
• Användbar för standard skruv- och klämmterminaler på fordonskomponenter, kontakter och kontakter där ferrules rekommenderas för att förhindra fibervridning och säkerställa enhetlig kontaktyta.

Praktisk användning och tekniker:er:

• Insätt ledaren i ferrulens metallhus, krymp korrekt med lämplig krympverktyg för att uppnå god mekanisk fasthållning och elektrisk kontakt.
• Välj ferrulestorlek efter ledarens tvärsnitt. Färgkodningen gör det snabbare att identifiera korrekt storlek i hektiska arbetsmiljöer.
• Eftersom ferruler inte är lödda, bör lödning tillämpas endast där det specifikt krävs av installationen; i de flesta fordonsapplikationer är korrekt krympning tillräcklig och föredragen.

Varumärke och identifikation: Produkten kommer från JMP och är registrerad under MPN 158.11.09. GTIN 4043981469318 kan användas för lagerhantering och scanning vid mottagning.

Tekniska data (utdrag): Typ: End Sleeves; Isolerad: ja; Maximalt tvärsnitt: 0,75–16,0 mm² beroende på storlek; Soldered connections: nej; Heat shrink: nej; Temperaturbeständighet: -105°C.
