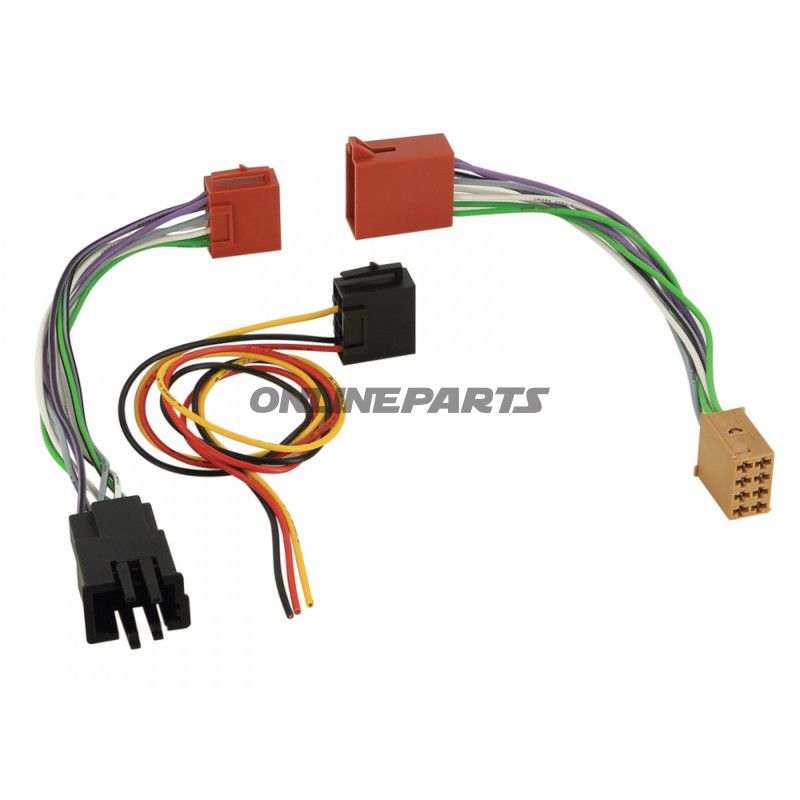

Adapterkabelpaket né radio – Audi / Porsche / VAG Quadlock (40/52‑pin)
Produkt: Adapterkabelpaket för Quadlock radiouppkopplingar i utvalda Audi-, Porsche-, Volkswagen-, Skoda-, Seat- och Mercedes‑modeller. Märke är ACV, MPN 194.08.35, GTIN 4026724337334.
Funktion
- Ger möjlighet att ansluta extra komponenter till bilens fabriksradiol utan att klippa i bilens originalkabellotning. Adapter fungerar som en T‑kabel som låter tekniker pressa in på ström- och högtalarledningar från radiosteket på karossidan.
- Används när man ska koppla handsfree-enheter, effektförstärkare, hög‑till‑lavomvandlare eller andra externa ljudkomponenter samtidigt som fabriksradians funktion behålls.
- Möjliggör tillfälliga eller permanenta utvidgningar av det befintliga radioladdningsnätet utan varaktiga ändringar i bilens OEM‑installation.
Material och konstruktion
- Stift och kontakter utförda som Quadlock‑gränssnitt i plast med metalliserade kontaktytor för elektrisk pålitlig anslutning.
- Kablar isolerade i standard PVC eller liknande fordonskabelisolering, dimensionerade för låga signallaster (högtalare/signaler) och 12 V försörjning.
- Kontaktmaterial och lödningar är utformade för att motstå vibrationer i fordon; produktspecifik dokumentation från ACV anger vanligtvis toleranser och överensstämmelse med vanliga bilstandarder.
Elektriska anslutningar (ISO färgkodning)
- Gul: +12 V permanent (terminal 30)
- Röd: +12 V tändningsstyrd (terminal 15)
- Svart: Jord (terminal 31)
Stiktyp
- Quadlock 40‑polig (hane/hona) och Quadlock 52‑polig (hane/hona) beroende på fordonsvariant – utformad för att matcha fabrikstikk för att undvika modifiering av originalkabeln.
Begränsningar och kompatibilitet
- Inte alla fabrikssystem tillåter användning av T‑kablar. System med OEM‑ljudsystem, CAN‑bus baserad högtalarimpedansövervakning eller aktiva högtalarsensorer kan begränsa eller utesluta användningen av T‑kablar. Kontrollera fordonets ljudsystem innan installation.
- Setet är avsett för de listade modellerna och årsmodellerna från Audi, Mercedes, Porsche, Seat, Skoda, Smart och Volkswagen. Kontrollera modellår och radiovariant i fordonet för att säkerställa korrekt pin‑konfiguration.
Utvalda kompatibla modeller (exempel)
- Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT (angivna årsmodeller)
- Mercedes: A‑klass, B‑klass, C‑klass, E‑klass, SLK, Sprinter, Vito/Viano (angivna årsmodeller)
- Porsche: 911, Boxster, Cayman, Cayenne, Panamera (angivna årsmodeller)
- Seat / Skoda / VW: Utvalda Ibiza, Leon, Alhambra, Fabia, Octavia, Golf, Passat, Transporter, Amarok m.fl. (angivna årsmodeller)
Installationsråd för proffs
- Kontrollera alltid pinnlayout i både bilens OEM‑stik och den aktuella radioenheten före anslutning.
- För bilar med CAN‑bus styrt ljudsignal bör signalintegriteten testas efter anslutning. Bristfällig korrekt ohm/impedans kan utlösa felmeddelanden eller avbryta multimediefunktioner.
- Säkra robusta mekaniska monteringar och korrekt kabelavlastning för att undvika belastning på Quadlock‑kontakterna vid vibration.
Identifiering: ACV 194.08.35 (MPN) – GTIN: 4026724337334. Dessa koder kan användas för att säkerställa att rätt adaptermodul väljs för det aktuella fordonet och radion.
Notering: Produktbeskrivningen innehåller en omfattande lista över kompatibla modeller och årsmodeller; verifiera alltid modell- och radiovariant i bilen före köp och installation för att undvika missförstånd om kontakt typ och funktionalitet.
