ADAPTERKABEL LFB-GRÄNSSNITT VAG 40-PIN QUADLOCK

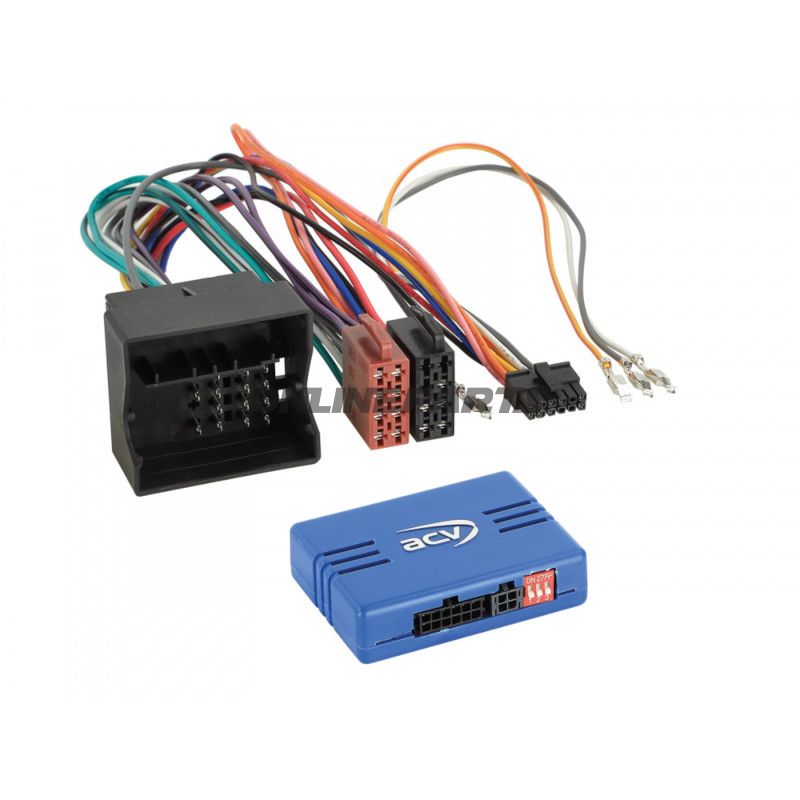

Adapterkabel LFB INTERFACE VAG 40-pin Quadlock – bevarande av rattens kontroll vid eftermontering av radio

Produkt: Adapterkabel för rattstyrning och CAN-kommunikation för VAG-gruppen (Audi, Seat, Skoda, VW). Detta kabel tillverkas av varumärket ACV, MPN 194.08.20 och GTIN 4026724672602.

Funktion

• Ger möjlighet att bevara de ursprungliga rattstyrningsfunktionerna (ljud/telefon) när fabriksradion byts ut mot en eftermarknadsradio.
• Översätter relevanta signaler från fordonets kabelnät till eftermarknadsradions styrenheter och vice versa via CAN-bus och dedikerade key-signaler.
• Levererar viktiga fordonsignaler till eftermarknadsenheten: tändning, belysning, bakljus, hastighetspulse och ratt fjärrkontroll.

Material och konstruktion

• Konnektorer: Quadlock 40-pin VAG-kontakt tillverkad i formstabil plast med låsfunktion för säker mekanisk fastsättning.
• Ledar: Flertrådig kabel med isolering avsedd för bilmiljö (temperatur- och vibrationsbeständighet). Kabelfärger följer VAG-standard för enkel identifiering vid montering.
• Elektronik: Inbyggd interfacetelektronik för CAN-kommunikation och signalskvalitetsförbättring; utgående strömbegränsning på 1 A maks. för relevanta kanaler.
• Skydd: Plastlister och avlastningar vid kontakten för att minska mekanisk belastning vid installation.

Kompatibilitet och användningsområden

Adaptern är utvecklad för ett brett spektrum av modeller från Audi, Seat, Skoda och VW. Exempel på kompatibla modeller och årsmodeller (kontrollera alltid visuellt att bilens kontakt motsvarar adapterkontakt):

• Audi: A1, A3 (8P), A4 (B6/B7), A5, A6, A7 (8U), A5 (8R), R8, TT (8J) m.fl. (se specifika årsmodeller)
• Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo m.fl.
• Skoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti m.fl.
• VW: Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf V/VI, Jetta, Multivan, Passat, Polo, Scirocco, Sharan, Transporter T5/T6, Tiguan, Touareg m.fl.

Observera: Vissa fordon kräver specifika OEM-ljudsysteminställningar eller extra adapterdelar (angivna i originalproduktinformationen). Kontrollera dip-switchar och om bilen hade en viss OEM-enhet före ändring.

Elektriska och praktiska uppgifter

• Kommunikationsstandard: CAN-bus kompatibel.
• Anslutning: 40-pin fyrkantig VAG-Quadlock-kontakt.
• Utgångsström: maks. 1 A för relevanta styrsignaler.
• Kontroll: Jämför adapterkontakt visuellt med bilens kontakt och verifiera dip-switch-positioner vid behov.

Funktionella fördelar för mekanikern

• Minskar behov av splicing i bilens ursprungliga kabelnät vid korrekt match mellan kontakttyper.
• Gör felorsakningen enklare genom att bevara fabriksstandarder och signalnamngivning.
• Kompatibilitet med flera eftermarknadsanslutningar — se lista över anslutningskablar till olika radiotillverkare i teknisk dokumentation (t.ex. adapterartikelnummer för Pioneer, Alpine, JVC, Clarion mm.).

Praktiska anvisningar

• Innan montering: jämför adapterens 40-pin-kontakt med bilens kontakt visuellt.
• Kontrollera vilka OEM-ljudsystem bilen ursprungligen var utrustad med (se noteringar om egna referenser i produktinformationen) — vissa varianter kräver ytterligare adaptrar.
• Observera dip-switch-inställningar på interfacenheten för korrekt funktion av rattstyrning och eventuella extra funktioner.

Identifiering: ACV 194.08.20 (MPN), GTIN 4026724672602 — dessa nummer kan användas för materialsök, reservdelkontroll och orderidentifiering.

Avslutande anmärkning: Adapterkabeln är utformad för fackmän som utför byte av fabriksradioner i VAG-fordon och som önskar bevara bilens ursprungliga styrfunktioner utan permanenta ändringar i bilens kabelnät.
