ADAPTERKABEL LFB-GRÄNSSNITT BMW/MB/SMA/VW

Adapterkabel LFB INTERFACE till rattstyrning och CAN-bus (BMW / Mercedes / Smart / VW)

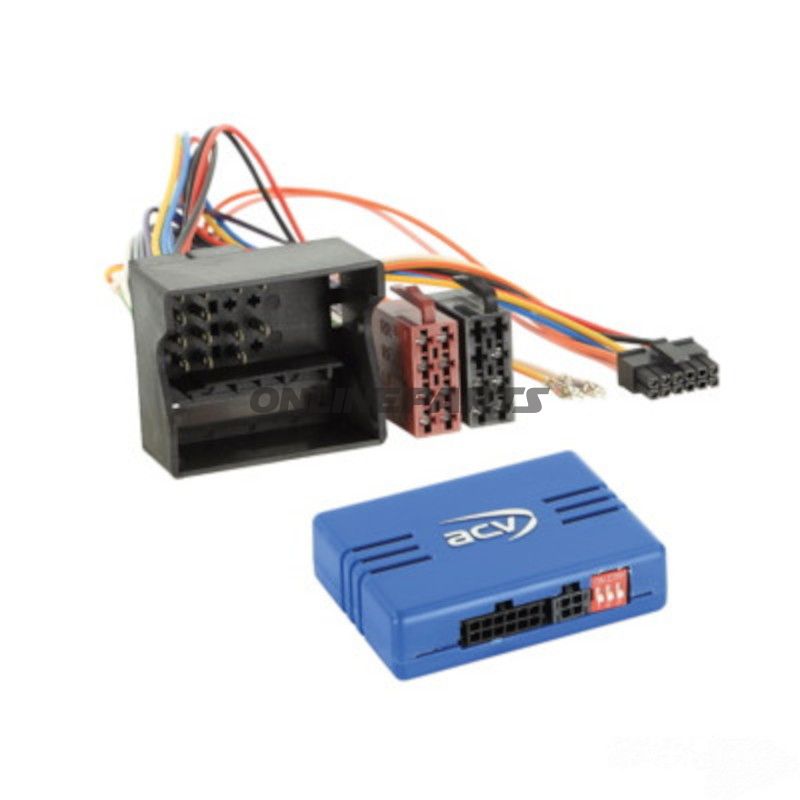

Detta adapterkabel från ACV (MPN: 194.08.19, GTIN: 4026724672558) är avsett att bevara och vidarebefordra rattens fjärrstyrningsfunktioner samt centrala signalsignaler vid byte av fabriksljudsystem i utvalda BMW-, Mercedes-, Smart- och VW-fordon. Produkten fungerar som ett interface mellan bilens 40‑pins fyrkantiga fabrikskontakt och eftermarknadsradioer eller ytterligare anslutningskablar.

Funktion

• Fortsätter rattens fjärrstyrning till eftermarknadsradio (Key1/Key2/GND beroende på anslutningstyp).
• Hantera CAN-bus-kommunikation för att göra interface-kommunikation möjlig i bilar med CAN-nätverk.
• Levererar relevanta styrsignaler som tändning, belysning, backväxel och speedpulse till ansluten radio/enheter.

Utgångssignaler och begränsningar

• Ljusrosa: +12V tändning (terminal 15), max. 1,5 A.
• Orange: +12V belysning (terminal 58), max. 0,1 A.
• Vit: +12V backväxel, max. 1,5 A.
• Stödjer även speedpulse och rattens fjärrstyrningssignaler; funktionalitet kan variera beroende på det ursprungliga ljudsystemet (se anteckningar om OEM-ljud och kompatibilitet).

Material och uppbyggnad

Kabeln är utförd som standard elektronisk adapterkabel med fabrikskontakt i plast och ledare dimensionerade för de angivna strömgränserna. Kontakterna är formade för att passa 40‑pins fyrkantig Mercedes/BMW-konfiguration, och isolering/materialval är anpassat till bilmiljö (kort kabelavstånd och installationssäkerhet). Det finns dip‑switchar för konfiguration av gränssnittet efter biltyp; kontrollera positionen av dessa vid installation.

Kompatibilitet och särskilda anmärkningar

• Passar till ett antal BMW-modeller (t.ex. 1-serie E81/E82/E87/E88 03/2004–10/2013 och 3-serie E90–E93 03/2005–10/2013) samt många Mercedes‑, Smart‑ och VW/Crafter‑varianter. Kontrollera alltid årtal och kontaktutformning i fordonet före beställning.
• För Mercedes: understödda modeller inkluderar bl.a. A‑, B‑, C‑, CLK‑, E‑, G‑, GL‑, M/ML‑, R‑, SLK‑, Sprinter‑ och Vito/Viano‑varianter inom angivna årgångar. Se specifik lista för exakt årgångintervall.
• Vid fordon utan ljudport eller med specifika OEM‑ljussystem (t.ex. Harman Kardon) krävs eventuellt kompletterande artiklar: ljudgångavar eller särskilda interface-artiklar (referenser angivna i den tekniska dokumentationen).
• Vid bilar med E‑Call, kontinuerlig 12V‑avbrytning eller andra fabriksfunktioner kan extra konfiguration eller artiklar vara nödvändiga (se referenser i dokumentationen).

Anslutningsmöjligheter och kompatibla radioadapter

ACV‑gränssnittet kan kopplas samman med en rad anslutningskablar beroende på eftermarknadsradioens kontakt typ: 3,5 mm jack (Alpine, Pioneer, Sony, JVC, Clarion m.fl.), key1/key2/GND kontakt och enskilda kabelkontakter för digitala lösningar. Exempel på tillhörande kabelartiklar är referenskoder som 42arc100, 42arc101, 42arc104, 42arc105, 42arc107 och 42arc108. Välj kabeltyp i förhållande till radioens specifika input för rattfunktionen.

Installation och kontroll

• Jämför alltid fysiska kontakter utformning och pin-nummer före montering.
• Kontrollera dip‑switchens positioner för korrekt inställning till den specifika bilmodellen.
• Kontrollera om fordonet har OEM‑ljud med begränsningar (t.ex. endast hög/låg volym eller kräver kod/aktivering).

Varumärke och identifikation

Produkten levereras av ACV och identifieras via MPN 194.08.19 och GTIN 4026724672558. Ange dessa nummer vid frågor om kompatibilitet eller vid beställning av kompletterande kablar och interface‑artiklar.

Observera: Denna beskrivning sammanfattar tekniska uppgifter och kompatibilitetsreferenser. På grund av varianter i fabrikationsutrustning och ljudsystem rekommenderas det att bekräfta bilens exakta kontaktstyp och eventuella OEM‑specialfunktioner före installation.
