Adapterkabel ISO med phantomförsörjning

ISO-adapter-kabel med phantomförsörjning till bilradio och antenn

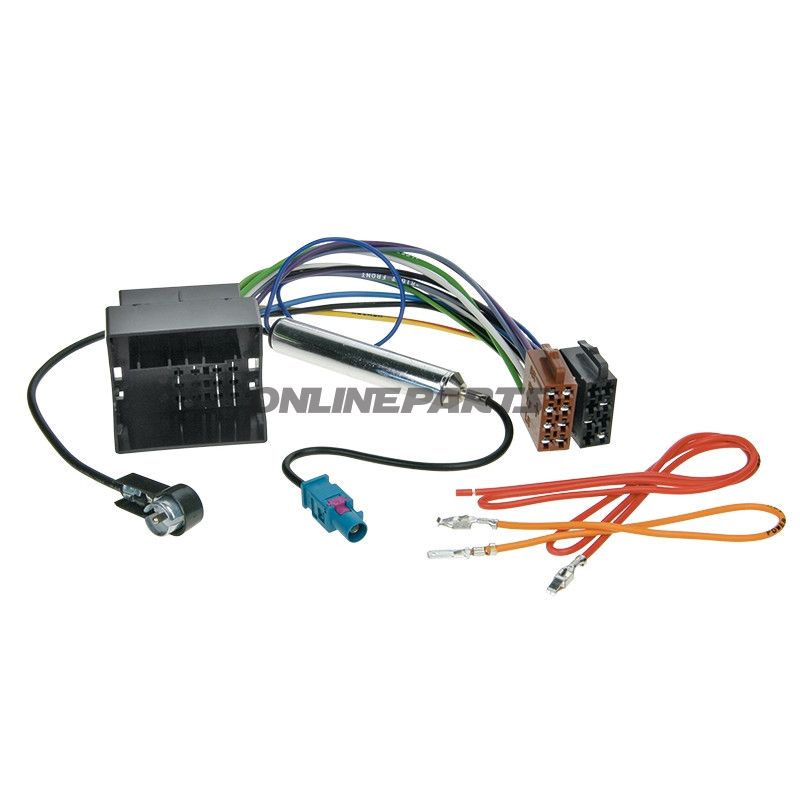

Produkt: ISO-adapterkabel med phantomförsörjning från ACV (MPN: 194.03.01, GTIN: 4026724006810). Detta kabel används för att ansluta eftermarknadens bilradios och förse bilantennen med phantomström, samtidigt som standard ISO-ström- och högtalaranslutningar behålls.

Funktion och användning

• Adaptern omvandlar bilens fabrikskonnektor (Quadlock) till standard ISO-anslutningar, så ersättningsradiorer med ISO-kontakt kan monteras utan att ändra bilens original ledningsnät.
• Phantomförsörjningen (phantom power) levererar antennens 12 V försörjning via antennkabeln, vilket är nödvändigt för aktiva antenner eller antennförstärkare som kräver tändning från radion.
• Stödjer strömförsörjning (+12 V) och förbindelser till fyra högtalare ( fram/bak, vänster/höger) i enlighet med ISO-standarderna.
• Levereras med en extra adapter för anslutningen mellan antennefösörjning och bilens originalantennkontakt, så att antennefösörjningen kan ledas korrekt igenom.

Material och konstruktion

• Kablar och kontakter är utförda med standardisolering och metallpinnar, som är lämpliga för bilbruk med fokus på stabil kontakt och minimalt signaltapp.
• Kontakterna är formsprutade för mekanisk hållbarhet vid upprepad anslutning och frånkoppling. Ledningsfärger följer ISO-färgkodning för enkel felsökning och korrekt anslutning.
• Phantomförsörjningen är implementerad som en lednings-/kontaktlösning som säkerställer att antennens 12 V tänds endast när radion aktiverar antennutgången, vilket minskar risken för onödig strömförbrukning.

Kompatibilitet

• Främst avsedd för fordon med Quadlock-kontakt. Enligt tillverkaren ACV är adaptern lämplig för Audi (från ca 2012), Seat, Škoda och VW.
• Fungerar när fabrikskonnektorn är Quadlock och ersättningsradionen använder standard ISO-kontakt. Vid osäkerhet om bilens kontakttyp bör Quadlock-kontakt kontrolleras före montering.

Tekniska fördelar och praktiska anmärkningar

• Möjliggör installation av eftermarknadens bilstereo utan att skära i bilens originalledningsnät.
• Bevarar antennens funktionalitet genom att vidareföra antennens tändsignal (phantomförsörjning), vilket är avgörande för aktiva antenner eller bilar med inbyggda förstärkare i antennen.
• Korrekt färgmärkning på ledningarna minskar risken för felaktig anslutning av högtalare och strömförsörjning vid installation.
• Inga förändringar i bilens elektroniklogik; adaptern fungerar som en passform mellan Quadlock och ISO-standarderna.

Varumärke och identifikation

ACV levererar denna kabel under artikelnummer 194.03.01. GTIN-koden 4026724006810 kan användas för entydig identifikation vid beställning eller jämförelse med reservdelsdatabaser.

Installationsråd

• Afton batteriet innan arbete på bilens elektriska system.
• Säkerställ korrekt placering av antennadaptern, så phantomförsörjningen endast aktiveras när radion kräver det.
• Kontrollera högtalarsmotstånd och polaritet efter anslutning för att undvika fasvridning eller skada på radio/högtalare.

Observera: Produktinformation riktar sig till tekniker och bygger på tillverkarens uppgifter. Vid osäkerhet om kompatibilitet med specifika modellår eller fabrikutrustning rekommenderas kontroll mot fordonets kontaktstyp (Quadlock) eller kontakta teknisk support.
