Adapterkabel ISO Ford

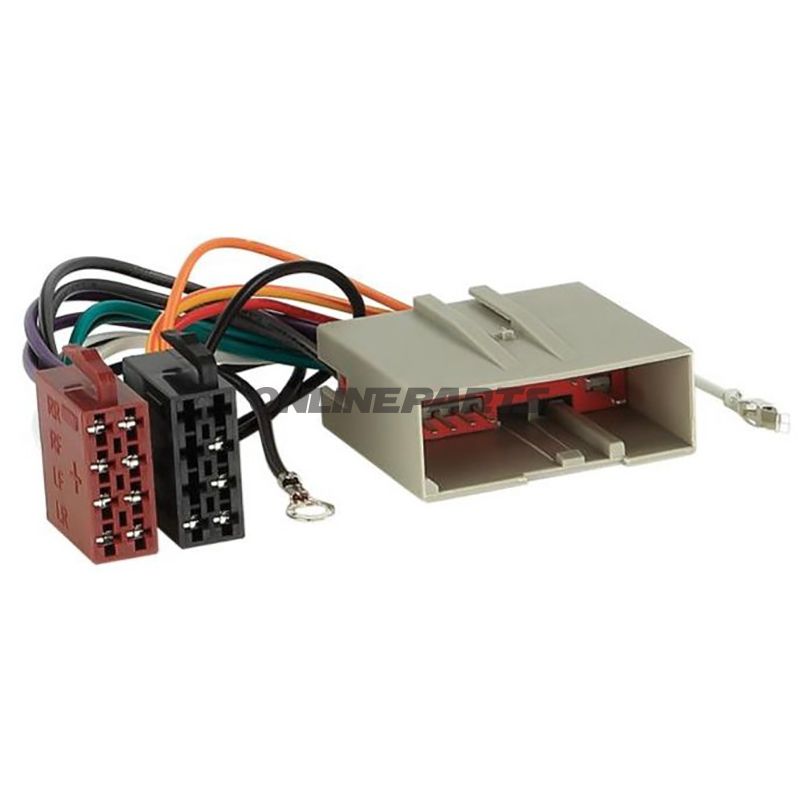

Adapterkabel ISO till Ford 24-pin — för anslutning av eftermarknadsradio

Detta adapterkabel från ACV (MPN: 194.03.63, GTIN: 4026724119022) är designat för att etablera en passiv koppling mellan fabriksuttaget i instrumentpanelen och eftermarknadsradior eller ljudenheter i utvalda Ford- och Land Rover-modeller. Kabeln översätter det sammanlagda 24-poliga Ford-kontaktet till standard ISO-anslutningar, så att signaler kan ledas vidare utan att klippa i bilens ursprungliga ledningsnät.

Funktion och användning

• Ger tillgång till vanliga strömsignaler: permanent 12 V (minne), 12 V tändning (ACC) och jord.
• Medför signaler till belysningsstyrning och antenn-fjernkontroll när dessa finns i fordonet.
• Överför högtalarsignaler till frampanelen och bakhögtalare via ISO-standardanslutningar.
• Passiv adapter — ändrar inte signalknivå eller protokoll; är avsedd för direkt fysisk anslutningsfunktion.

Material och konstruktion

• Standard plastkons och impregnerade ledare för att säkerställa stabil elektrisk förbindelse och skydd mot korrosion under normala driftsförhållanden.
• Kontaktens plastkropp är utformad för att matcha fabriksmonterade 24-pins Ford-kontakter för exakt passform och mekanisk stabilitet.
• Kablarna är färgkodade enligt ISO-konvention för att underlätta identifiering vid installation och felsökning.

Kompatibilitet och installationens anmärkningar

• Angivna fordon: Ford Fiesta (från 06/2003 till 2005), Ford Fusion (09/2002 till 2005) och Land Rover Freelander (LN) 2003–09/2006.
• I fordon med olika utrustning kan vissa signaler saknas i fabriksuttaget. Saknade funktioner kan kräva anslutning till extra tapspunkter i fordonet (t.ex. säkringsbox) eller användning av gränssnitt.
• Möjliga nödvändiga extrenheter: CAN-bus-gränssnitt, LFB-gränssnitt, ljudsystemadapter, kameraadapter — beroende på bilens utrustning och önskad funktionalitet.
• Det finns en extra jordkontakt på adaptern; se till att kontrollera jordförbindelser för att undvika brus eller funktionsfel i ljudsystemet.
• Signaler bör alltid verifieras med multimeter eller lämplig testutrustning före permanent anslutning för att säkerställa korrekt koppling och undvika skador på utrustningen.

Tekniska fördelar för mekaniker och erfarna montörer

• Minskar behovet av att skära i bilens ursprungliga ledningsnät — bevarad fabriksinstallation underlättar återställning.
• Standardiserad ISO-utgång underlättar anslutning av ett brett sortiment av eftermarknadsradior utan att anpassa kontakten.
• Kompakt formfaktor och anpassad 24-pins kontakt underlättar montering i dashbordets installationsspår.

Indikation

Produkten levereras av ACV och kan identifieras med produktnummer 194.03.63 och GTIN 4026724119022. Ange dessa vid förfrågan om kompatibilitet eller vid beställning.

Installationsanteckning

Detta adapterkabel är en passiv förbindelse. Om fordonet använder digitala bussar eller proprietära ljudsignaler krävs en lämplig gränssnitt för full funktionalitet. Kontrollera fordonets utrustningsnivå och signaltillgång innan installationsarbete.
