Adapterkabel CAN-Bus VAG Quadlock-ISO / Antenne ISO

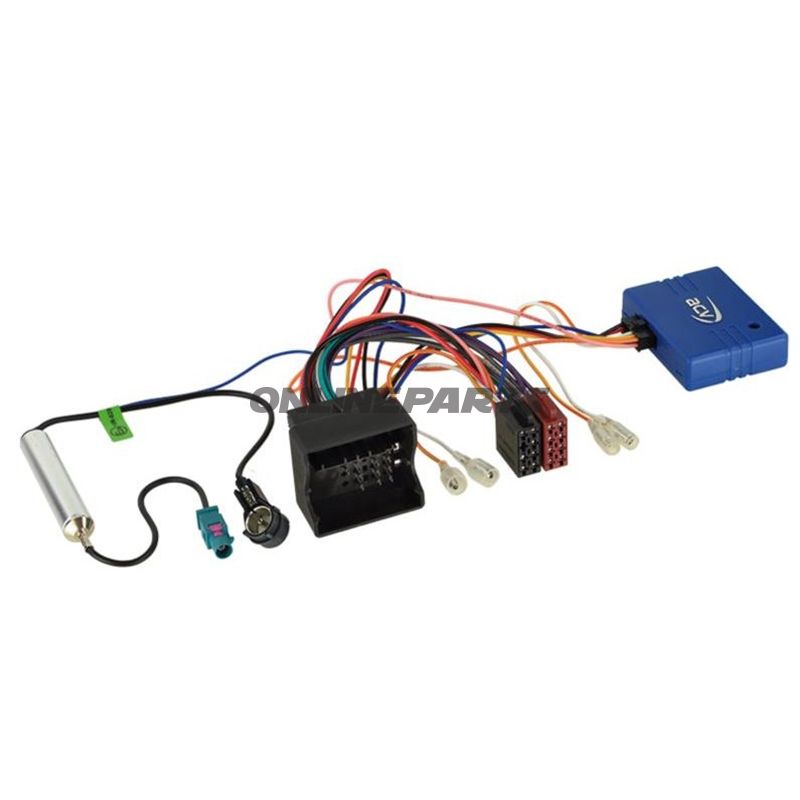

Adapterkabel CAN-bus VAG Quadlock (40-pin) till ISO + antenn (Fakra → ISO)

Produkt: Adapterkabel CAN-bus till utbyte av fabriksåtergivarkabel i VAG-fordon (Audi, VW, Seat, Skoda). Levereras av märket ACV, modellnummer MPN 194.02.12. GTIN: 4026724217308.

Funktion

• Konverterar relevanta digitala CAN-bus-signaler från fordonets 40‑pin Quadlock‑kontakt till analoga utgångar och ISO‑kompatibla anslutningar, vilket möjliggör montering av eftermarknadsradio i fordon med fabrikinerad OEM-enhet.
• Adapters levererar standardiserade signals till eftermonterade enheter: tändningssignal (ignition), belysningssignal (dimning/illumination), backväxel (reverse) och hastighetspulse (speed pulse).
• Innehåller antennadapter med Fakra‑till‑ISO och stödjer fantomkraft till aktiva antenner via Fakra.

Material och elektriska egenskaper

• Kontakter: 40‑pin Quadlock (fyrkantig) till ISO‑kontakt. Antennanslutning via Fakra‑kontakt konverterad till standard ISO‑antenne.
• Elektriska utgångar: Maxbelastning 1 A per utgång. Beräknad för signalnivåer för styrning/aktivering, inte som huvudströmförsörjning för hög belastning.
• Konstruktion: Kommersiellt standard kabelsats med skärmade ledare för att minimera störningar på data/antenne. Kontakter med låsmekanismer för säker mekanisk och elektrisk kontakt.

Kompatibilitet och användningsområden

Adaptern är utformad för VAG‑plattformar (Audi, VW, Seat, Skoda) som använder CAN‑bus och Quadlock 40‑pin till OEM‑radioer. Den är särskilt relevant vid utbyte av OEM 2‑DIN enheter eller för att bevara komfortfunktioner vid eftermontering av en eftermarknadsradio.

• Audi: A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), R8 (2007–2015), TT (2006–2014) m.fl.
• Seat: Alhambra, Altea, Exeo, Leon, Mii, Toledo m.fl. (årsmodeller varierar, se nedan för undantag)
• Skoda: Citigo, Octavia II, Rapid, Roomster, Superb, Fabia, Yeti m.fl.
• VW (Volkswagen): Golf, Passat, Polo, Touran, T5/T6, Amarok, Caddy, Multivan, Touareg m.fl.

Noteringar om kompatibilitet: Vissa modeller kräver kompletterande artiklar eller särskilda adaptrar för full funktionalitet (t.ex. aktivering av OEM‑ljussystem eller koncerntyper med färgschema). Det finns separata artiklar till några OEM‑system; kontrollera fordonsspecifikation och eventuella ytterligare produktreferenser före montering.

Fördelar för montörer och verkstäder

• Ger tillgång till nödvändiga analoga signaler från CAN‑bus utan att behöva omprogrammera bilen.
• Minskar installationstiden genom att samla ström, högtalar/ISO‑anslutning och antennkedjan i ett kabelpaket.
• Standardiserat Quadlock‑till‑ISO gränssnitt gör adaptern kompatibel med de flesta vanliga eftermarknadsradiosystem.

Praktiska anvisningar

• Kontrollera bilens OEM‑radiovariant och eventuella krav på aktivering av OEM‑ljussystem innan installation (vissa modeller kräver extra artikelnummer eller programmering).
• Säkerställ att utgångslasten inte överskrider 1 A på de analoga utgångarna.
• Montera Fakra‑antenneanslutningen säkert och verifiera fantomförsörjningens funktion vid behov av aktiv antenn.

Teknisk identifikation

• Varumärke: ACV
• MPN: 194.02.12
• GTIN: 4026724217308

Denna adapter är utvecklad för yrkesfolk och är avsedd för installationsmiljöer där bevarande av komfort‑ och styresignaler är nödvändig vid eftermontering av radion. Kontrollera alltid fordonets modellår och OEM‑utrustning för att säkerställa korrekt match.
