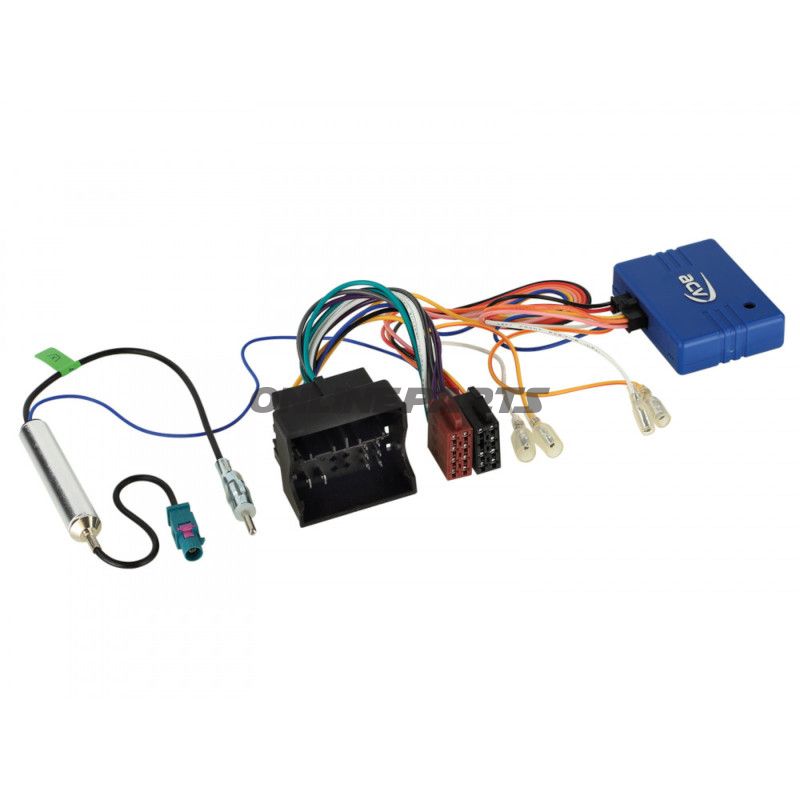

Adapterkabel CAN-Bus VAG Quadlock-ISO / Antenn DIN

CAN-bus VAG Quadlock (52-kontakt) till ISO och antenn (Fakra → DIN) adapterkabel

Produkt: CAN-bus adapterkabel för byte av fabriksmonterad OEM-radio i VAG-fordon med CAN-bus. Tillverkare: ACV. Artikelnummer (MPN): 194.08.04. GTIN: 4026724334562.

Funktion

• Konverterar relevanta digitala CAN-bus-data från VAG Quadlock 52-kontakt till de analoga signalerna som eftermarknadsradioer och antenner förväntar sig.
• Gör det möjligt att behålla tändnings-, belysnings-, backgear- och hastighetssignaler vid utbyte av OEM-enheten, samt levererar antenneanslutning via Fakra → DIN-omkoppling.
• Stödjer fordon med MIB PK-plattform och antennsystem som kräver +8.5 V antennesspänning (se artikelreferens för sådana bilar).

Material och uppbyggnad

Kabeln och kontakterna är utförda med standardiserade plast- och metallkontaktstycken för bilindustrin, designade för att upprätthålla stabila elektriska förbindelser i kabinen. Quadlock 52-kontaktkropp är kompatibel med VAG:s fabriksstift; Fakra-antennekontakt används för att bevara fabrikats antennegränssnitt, medan DIN-adaptern levererar standard eftermarknadsantennenförbindelse. Utgångarna är specificerade till max. 1 A läsbar ström per relevant linje.

Elektriska egenskaper

• CAN-bus signalavläsning och konvertering till analoga utgångar för: tändning, instrumentbelysning, backgear och hastighets-puls.
• Antenne: Fakra → Fakra + 12 V phantom-feed → DIN (stödjer fordon med +8.5 V antennesystem, där extra artikel kan vara nödvändig).
• Maximal strömkapacitet på de analoga utgångarna är 1 A.

Kompatibilitet och begränsningar

Adaptern är konfigurerad för VAG-gruppens fordon med Quadlock 52-kontakt och CAN-bus-styrning. Den täcker bland annat flera Audi-, Seat-, Skoda- och Volkswagen-modeller med angivna årsmodeller och plattformar (MIB PK). Specifika exempel inkluderar bl.a. Audi A1/A3, Seat Leon/Ateca, Skoda Octavia/Fabia, och VW Golf/Passat/Tiguan samt varu- och campingmodeller som Crafter och T6. Observera att vissa OEM-varianter (t.ex. Concert/Chorus-enheter eller fordon med särskilda instrumentpanel-skärmar) kan kräva en särskild artikel eller ytterligare anpassning — se referensangivelserna för undantag.

Viktigt: På vissa fordon (markerade i referensen) levereras retursignal endast när motorn går. Kontrollera bilens OEM-enhetstyp före installation för att säkerställa full funktion.

Montering och användning

• Monteras mellan bilens ursprungliga Quadlock 52-kontakt och eftermarknadsradioens ISO-kontakt samt antenn via Fakra/DIN. Anslutningar är plug-and-play, men förutsätter korrekt matchning mellan bilens OEM-utrustning och adapterns funktioner.
• Beräkna att vissa komfortfunktioner (t.ex. hastighets-Puls eller backgear-signal) beror på adaptermodell och bilens CAN-implementering; testa funktionaliteten efter anslutning.
• Anslut endast ström och antenn när kontakten är korrekt monterad för att undvika skada på antennförstärkare eller radiosingaler.

Ytterligare upplysningar

• Varumärke: ACV — producentens komponentidentifikation är MPN 194.08.04 och GTIN 4026724334562.
• Utgångarna levererar maximalt 1 A; vid behov av högre ström till antennförstärkare använd separat strömförsörjning eller rekommenderad artikel för +8.5 V-system.
• Vid osäkerhet om kompatibilitet, uppge fordonets modell, årsmodell och OEM-radio-typ (Concert, Chorus, MIB osv.) före installation.

Sammanfattning

Detta CAN-bus-adapterkabel från ACV möjliggör att ersätta en fabriksmonterad VAG-radio i fordon med Quadlock 52-kontakt och CAN-bus genom att översätta relevanta digitala signaler till analoga utgångar samt leverera antenneanpassning från Fakra till DIN. MPN 194.08.04 och GTIN 4026724334562 identifierar produkten vid beställning och säkerställer korrekt delmatch.
