Adapterkabel CAN-Bus VAG Quadlock-ISO / Antenn DIN

CAN-Bus-adapterkabel VAG Quadlock (40-pin) → ISO + DIN-antenne (för AUDI / VW / SEAT / SKODA)

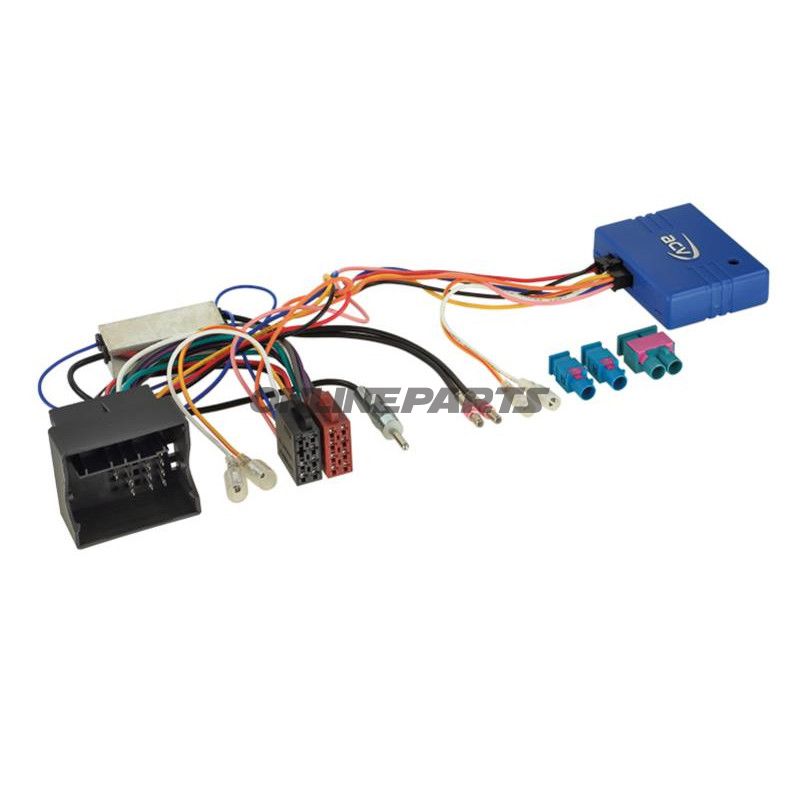

Produkt: CAN-Bus VAG Quadlock-ISO / antenn DIN-adapterkabel från ACV. Artikelnummer (MPN): 194.07.02. GTIN: 4026724217315.

Detta kabelset gör det möjligt att ersätta fabriksinstallerad OEM-radio i CAN-bus-styrda VAG-fordon (Audi, VW, Seat, Skoda) med en eftermarknadsradio genom att omvandla relevanta CAN-bus-data till analoga signaler som eftermarknadsenheten kan hantera.

• Funktion: Konverterar digitala CAN-bus-signaler till analoga utgångar för ström, högtalare (ISO-pinout) och antenn (DIN). Stödjer även phantom-försörjning till Fakra-antenne (diversity → DIN).
• Signaluftag: Tändning (tändplus), belysning, backläge och speedpulse (hastighetsignal) levereras som läsbara analoga signaler.
• Utgångskapacitet: Utgångar belastbara upp till cirka 1 A (max läsbar).
• Anslutningar: 40-pin Quadlock (fyrkantskontakt) mot ISO-ström/högtalarstift och DIN-antennkontakt; antenn via Fakra → Fakra (sats) med phantom-mating till DIN.

Material och uppbyggnad: Adapterkabeln är utförd med standardiserade plast- och metallkontakter (Quadlock, ISO, Fakra, DIN) med krymppade eller støbte terminalförbindelser för att säkerställa elektrisk kontakt och mekanisk hållbarhet vid montage i instrumentbrädan. Valet av Fakra- och DIN-stick säkerställer kompatibilitet med fabriksantenner och eftermarknadsantenner, medan Quadlock-kontaktet matchar VAG-fabrikens 40-pin-stift.

Kompatibilitet och användningsområden: Produkten är avsedd för en bred rad VAG-modeller från cirka 2003 och fram till senare 2010-tal (se lista nedan). Observera att vissa varianter av modeller med specifika OEM-enheter (t.ex. MIB-plattform, 2-DIN OEM-enheter eller särskilda OEM-ljudsystem) kräver ytterligare artiklar eller inte stöds; kontrollera bilens aktuella utrustningsvariant före montering.

• Audi (exempel): A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), TT (2006–2014), R8 (2007–2015), Q5 (utgåvor 2008–2016).
• Seat: Alhambra (2010–2015), Altea (2004–2015), Exeo (2008–2013), Ibiza/Leon/Toledo/Mii (utvalda årgångar).
• Skoda: Citigo/Octavia II/Rapid/Roomster/Superb/Fabia/Yeti (utvalda årgångar).
• VW: Amarok, Caddy, Caravelle, CC, EOS, Golf, Jetta, Multivan, Passat, Polo, Phaeton, Scirocco, Sharan, T5/T6, Tiguan, Touran, Touareg, UP (utvalda årgångar).

(*) Obs: Fordon med vissa OEM-enheter som MIB-plattformen, konsert-enhet med färgskärm eller särskilda fabrikslydsystem kan kräva ytterligare delar eller särskild artikel; i vissa fall hänvisas till kompletterande artiklar för aktivering av fabrikslydsystemet eller anpassning vid 2-DIN OEM-enheter.

Tekniska fördelar för montören:

• Standardspecifika kontakter för enkel plug-and-play-montering utan behov av klippning eller omkodning i många fall.
• Levererar både ström- och signalsnivåer till eftermarknadsradioner i ISO-format samt antennförbindelse i DIN-format, vilket förenklar installation i instrumentbrädan med fabriksantenn.
• Stöder nödvändiga komfortsignaler (tändning, belysning, backläge, speedpulse) som analoga utgångar, vilket gör det möjligt att behålla funktioner som backkameran, hastighetsberoende volym med mera, beroende på eftermarknadsenhetens funktioner.

Praktiska anvisningar: Kontrollera fordonets årsmodell och befintliga OEM-enhet innan köp. Vid osäkerhet om kompatibilitet (t.ex. MIB-plattform, OEM 2-DIN-enheter eller särskilda fabrikslydsystem) rekommenderas att jämföra MPN 194.07.02 med bilens fabriksuppgifter eller kontakta teknisk support.

Brand och identifikation: ACV levererar detta kabel under MPN 194.07.02; GTIN 4026724217315 kan användas vid verifiering av varan.
