Adapterkabel CAN-Bus VAG Quadlock-ISO / Antenn DIN

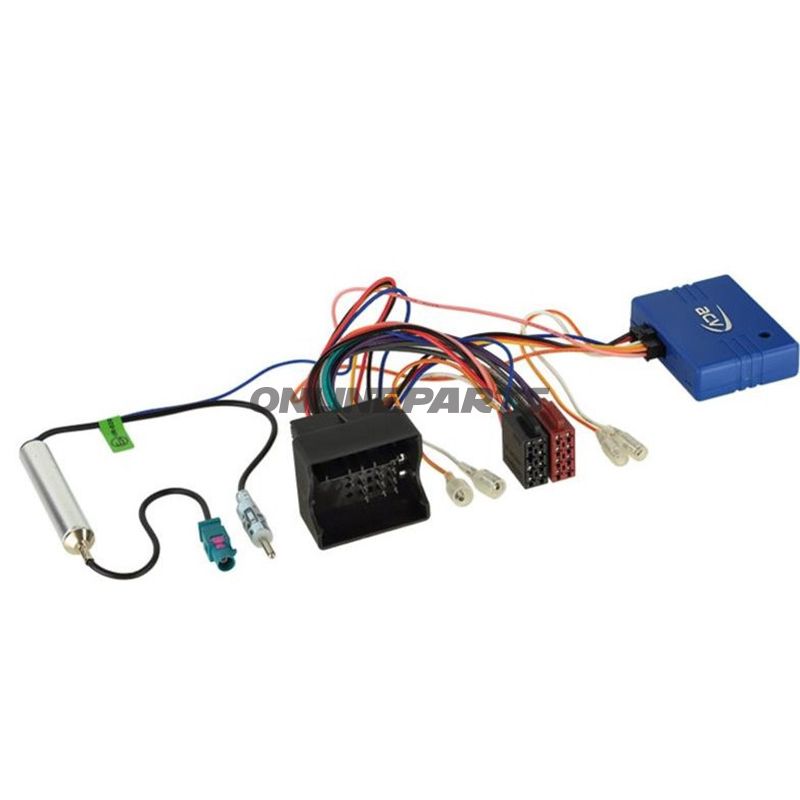

CAN-Bus VAG Quadlock → ISO / Antenn DIN-adapterkabel för eftermontering av radio

Produkt: CAN-Bus adapterkabel från ACV (MPN: 194.02.13, GTIN: 4026724017939). Kabelsatsen är avsedd för byte av fabriksmonterade OEM-radioer i VAG-koncernens fordon (Audi, Seat, Škoda, VW) där bilens CAN-bus styr komfort- och radiosignaler.

Funktion och användning

• Konverterar relevanta digitala CAN-bus-data från fordonets databussystem till analoga signaler, som eftermarknadsradioer förväntar sig (ström, högtalare, antenn).
• Ger tillgängliga komfortsignaler som tändningsplus, belysningsstyrning, backväxel-signal och hastighetspuls (speedpulse) i analog form.
• Inbyggd lösning för antennphantom- eller fantomförsörjning (Fakra → DIN), vilket möjliggör korrekt antennfunktion med eftermonterad enhet.
• Specifikt designad för bilar med 40-pins Quadlock radioanslutning (VAG Quadlock) och OEM 2-DIN-enheter.

Material och tekniska egenskaper

• Stick- och kabelstrimmor är utförda i industristandardmaterial för bilapplikationer med lämplig isolering och mekanisk hållbarhet för instrumentbräd- och radiolinstallationer.
• Forbindelsestyper: 40-pin Quadlock (fyrkantig) → ISO-stift för ström och högtalare + Fakra antenn (med fantomförsörjningsmöjlighet) → DIN antennutgång.
• Analoga utgångar klarar belastning upp till 1 A.
• ACV levererar denna variant under artikelnummer 194.02.13; GTIN 4026724017939 kan användas för identifiering vid köp eller reservdelssökning.

Kompatibilitet och användningsområden

Adaptern är utvecklad för VAG-koncernens modeller från ca 2003 till 2016, men kompatibilitet beror på den specifika OEM-enheten och bilens utrustningsnivå. Nedanstående lista anger de modeller där denna typ av adapter typiskt används; relevant extraartikel kan behövas vid särskilda OEM-ljudsystem eller skärmvarianter:

• Audi: A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), R8 (2007–2015), A6 (2008–2016), TT (2006–2014) — kontroll av OEM-enhetens typ rekommenderas.
• Seat: Alhambra (2010–2015), Altea (2004–2015), Exeo (2008–2013), Ibiza (2008–2015), Leon (2005–2012), Toledo (2005–2016).
• Škoda: Citigo (2011–2016), Octavia II (2003–2013), Rapid (2012–2015), Roomster (2006–2015), Superb (2008–2015), Fabia (2007–2014), Yeti (2009–2014).
• VW: Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf, Jetta, Multivan, Passat, Polo, Phaeton (D1), Scirocco, Sharan, T5, T6 (2015–2019*), Tiguan (5N), Touran, Touareg, Crafter / Mercedes Sprinter (se ytterligare artikelreferenser för specifika ljudsystem).

Noteringar om specialfall

• Bilar med särskilda OEM-ljudsystem eller färgskärmar kan kräva ytterligare artiklar eller alternativa adaptervarianter (t.ex. varunummer som 13-1424-25/13-1424-26 eller 194 07 03 i relaterade lösningar). Kontrollera alltid OEM-radiotyp och eventuella alternativ (konsert/clarion/munich mm.) före installation.
• Indikationer med stjärna (*) i modelllistan hänvisar till varianter med specifika begränsningar, t.ex. fordon utan MIB-plattform eller enheter med färgskärm – se teknisk anteckning från tillverkaren vid osäkerhet.

Leverantörs- och identifikationsuppgifter

• Brand: ACV
• MPN: 194.02.13
• GTIN: 4026724017939

Praktiska råd till montören

• Verifiera Quadlock-stift och antennkoblens typ i bilens instrumentbräda före anslutning.
• Kontrollera bilens CAN-bus-konfiguration för att säkerställa att önskade komfortsignaler levereras av denna adaptervariant.
• Undvik att överskrida den maximala belastningen på 1 A för adapterns utgångar; använd externa försörjningar eller förstärkarmoduler vid behov.

Detta kabel är avsedd för yrkesfolk och personer som är bekanta med bilradioinstallationer och CAN-bus-system. Vid tvekan om kompatibilitet, sök modell-specifik dokumentation eller kontakta leverantören med MPN/GTIN för exakt avklaring.
