Adapterkabel AKTIVSYSTEM Audi mini-ISO - CINCH

Anpassarkabel till aktivt ljudsystem — Mini‑ISO (20‑pin) till CINCH (fram/bak)

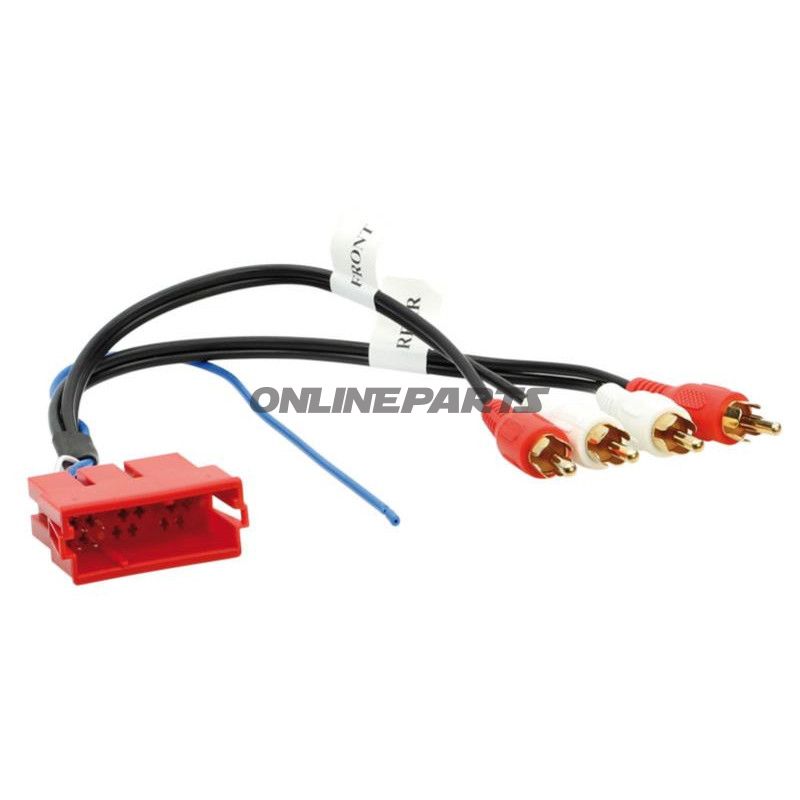

Produkt: Anpassarkabel till aktivt ljudsystem från ACV (MPN: 194.05.40, GTIN: 4026724445015). Anpassaren konverterar Mini‑ISO OEM‑förförstärkareutgångar till guldpläterade CINCH‑kontakter för både fronthögtalar- och bakkanaler.

Funktion

• Möjliggör anslutning av ett eftermarknads‑förstärkare- eller signalkontrollsystem till bilens original Mini‑ISO aktiva högtalarutgångar.
• Överför förförstärkarsignaler (RCA/CINCH) från bilens OEM‑enhet till extern utrustning utan att ändra bilens originalstift eller ledningsnät.
• Den blå ledaren levererar +12 V fjärrstyrning till förstärkarens tänd/sleep‑funktion.

Material och uppbyggnad

• Mini‑ISO hane‑kontakt för OEM‑anslutning och guldpläterade CINCH‑kontakter som utgång. Guldfinishen minskar korrosion och förbättrar kontaktkvaliteten över tid.
• kablar med skärm runt signalledningarna för att minska störningar från bilens elektriska system.
• Konstruktionen är utformad för hållbarhet vid installation i bilinteriör (inte exponerad utomhus), och kontaktstorlekarna överensstämmer med standard Mini‑ISO och RCA/CINCH‑specifikationer.

Teknisk användning och begränsningar

• Designad för 2‑ och 4‑kanals OEM aktiva ljudsystem med förförstärkareutgång över 3 V. Förförstärkarsignalet bör kontrolleras före anslutning.
• Inte lämplig för fordon med Nokia DSP eller bilar med fabriksmonterad RNS‑E, om inte denna specifika systemarkitektur stödjer externa RCA‑utgångar.
• Den blå fjärrledning levererar +12 V till extern förstärkarkontroll; se till att korrekt ansluta till förstärkarens remote‑ingång.

Kompatibilitet

Anpassaren passar till många Audi‑modeller samt Seat‑modeller med 20‑pin Mini‑ISO. Typiska använda modeller inkluderar (exempel och årsmodeller):

• Audi A2 (8Z) 11/1999–07/2005
• Audi A3 (8P) 03/2003–12/2006 (endast med 1‑DIN radio)
• Audi A3 (8L) 09/1996–06/2003
• Audi A4 (B5) 10/1994–09/2001
• Audi A4 (B6/B7) 11/2000–02/2009 (visserligen 1‑DIN varianter)
• Audi A6 (4B/C5) 04/1997–03/2005 (utan RNS‑E)
• Audi A8 (D2) 05/1994–07/2002
• Audi TT (8N) 10/1998–06/2006
• Seat – alla modeller med 20‑pin Mini‑ISO

Observera: kontrollera alltid bilens radio‑/stiktyp före köp — vissa varianter (t.ex. bilar med fabriksmonterad DSP eller RNS‑E) kan avvika.

Praktiska fördelar för teknikern

• Gör snabb anslutning mellan bilens originalnätsledning och standard RCA‑baserade förstärkare eller processorer utan att ta bort eller klippa i fabriksledningar.
• Ger en ren, omhändertas lösning vid installation och test av eftermarknadsutrustning.

Ytterligare information

Tillverkare: ACV. MPN: 194.05.40. GTIN: 4026724445015. Kontakter och ledningsfärger följer OEM‑konventioner; se installationsguide eller teknisk diagram vid tvivel om pinout och signalförlopp.
