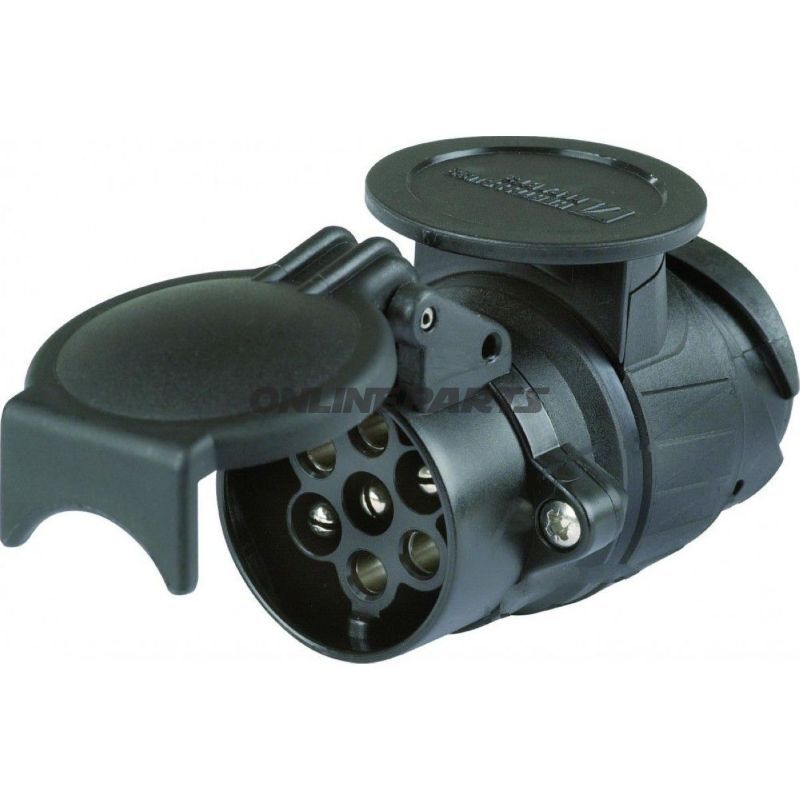

Adapter Kurz 13/7 Pole 12Vl81mm

Adapter, kort 13-polig till 7-polig (12 V) — kort förbindelse till dragkrok

Denna korta adapter omvandlar från ett 13-poligt fordonsuttag till ett 7-poligt släpvagnsuttag (ISO 11446 → ISO 1724) och används för att vidareföra ström och signaler från bilens kontakt till äldre eller enklare släp-/påkörningsutrustning. Produkten identifieras med tillverkarens artikelnummer (MPN) 146.70.34 och artikelns GTIN är 4026736035792.

Funktion

• Möjliggör anslutning av ett 7-poligt släpvagnsuttag till ett 13-poligt fordonsuttag och säkerställer därmed kompatibilitet mellan moderna bilkontakter och äldre släpvagnar eller arbetsfordon.
• Bevarar de nödvändiga elektriska förbindelserna för ljusfunktioner (blinkers, broms, positionsljus) och jord; är inte avsedd för avancerade data- eller CAN-buss-signaler.
• Kort fysisk längd (81–102 mm beroende på mätanvisning i källtexten) minskar utstick och mekanisk belastning i draguppsättningar med begränsat utrymme.

Material och elektriska egenskaper

• Hölje och isolationsdelar i plast. Plastmaterialet är valt för att vara lätt, korrosionsbeständigt och elektriskt isolerande — vilket är standard för kontaktadaptrar till fordon.
• Driftsmässigt konstruerad för 12 volts system.
• Bärförmåga vid 12 V: 16 A vid ledararea 1,5 mm² och 25 A vid 2,5 mm². Dessa värden anger maximal strömbelastning per krets under korrekta installationsförhållanden.

Tekniska mått och mekanik

• Ange längd: 81 mm (kort konstruktion). Den korta formen minskar exponerade kablar och är lämplig där det endast finns kort avstånd mellan fordonets kontakt och släpvagnskontakten.
• Kontakttypen uppfyller normala mekaniska standarder för 13- och 7-polig förbindelse; säkerställ korrekt insättningsriktning och låsmekanism för att garantera elektrisk kontakt och mekanisk hållbarhet.

Kompatibilitet och användning

• Lämplig för mekaniker och fordonsägare, verkstäder och användare som behöver ansluta 7-polig släpvagnsutrustning till fordon med 13-polig utgång.
• Passar standardiserade 13-poliga fordonskontakter (ISO 11446) och 7-poliga släpvagnskontakter (ISO 1724). Vid tvekan om signalfördelning eller elektroniska funktioner, se fordonets och släpvagnens elscheman.

Montering och underhåll

• Anslut adaptern med tändningen avstängd för att undvika kortslutningar. Se till att kontakter är rena och fria från korrosion före anslutning.
• Inspektion av kontakter och kablar efter körning i saltade eller våta förhållanden rekommenderas för att säkerställa långvarig kontaktfunktion.

Anmärkningar

• Produkten levereras styckvis (förpackningen innehåller en adapter). Det finns ingen extra elektronik eller moduler inbyggda, och adaptern omdirigerar endast de befintliga analoga ljus- och jordförbindelserna.
• Denna produkt är registrerad under MPN 146.70.34 och GTIN 4026736035792 för identifiering i reservdelsregister.

Om du har specifika krav på signalfunktioner (t.ex. elektronisk registrering av släpvagn, särskilda CAN-buss-lösningar eller extra strömkrävande förbrukare) rekommenderas att kontrollera systemets kompatibilitet med bilens elsystem innan användning.
