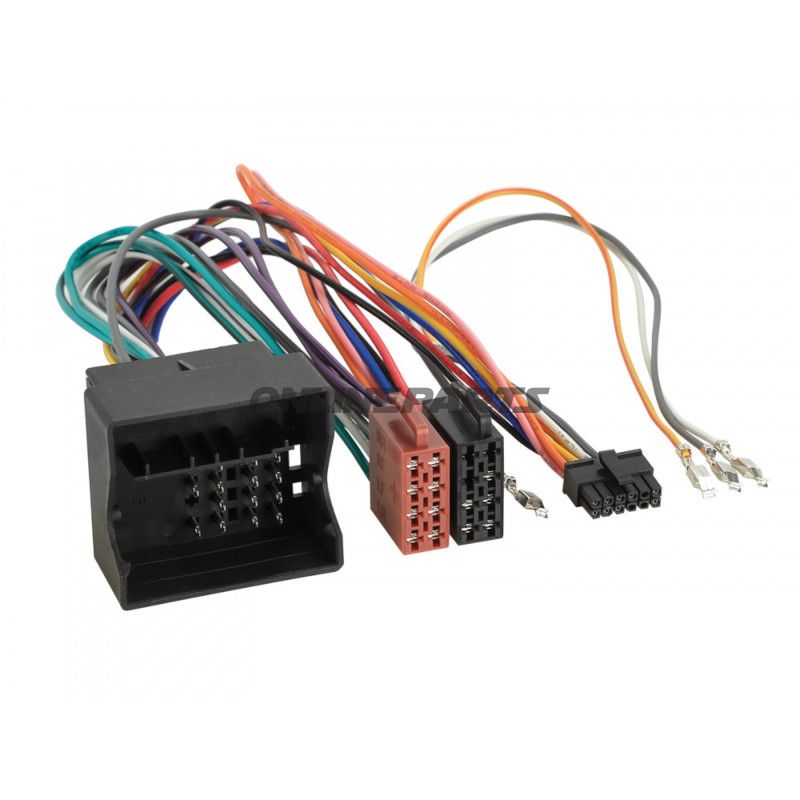

Adapterkabelträd LFB 40-polig (Quadlock) till bilradio och panelanslutningar
Produktbeskrivning: Detta adapterkabelträd från ACV (MPN: 194.08.40, GTIN: 4026724671773) är ett specialiserat anslutningskabel utvecklat för VAG-gruppens 40-poliga fyrkantiga Quadlock-kontakt (ofta benämnd LFB). Det fungerar som gränssnitt mellan fordonets OEM-ledningsnät och eftermarknadsradior eller anslutningsmoduler där en direkt 40-polig Quadlock-anslutning är nödvändig.
Funktion och användning:
- Ansluter VAG:s 40-poliga fyrkantiga kontakt till olika radio- och styrenheter, inklusive varianter med jack-, key- eller enkel ledningsgränssnitt beroende på tillverkare.
- Möjliggör korrekt pin-mapping och bevarande av ström-, högtalar- och datalinjer (CAN/linje beroende på fordonets konfiguration) utan permanent omkoppling av bilens ursprungliga ledningsnät.
- Används vid utbyte av OEM-radio, anslutning av multimediainnehåll eller arbete med säteselektronik och anslutna styrmoduler där Quadlock 40-pin är standard.
Material och utförande:
- Kabeln är utförd med flertrådsledningar med isolering för bilbruk, dimensionerad för signal- och strömförande linjer i personbilsmiljö. Ledningsmaterial: koppar (standard i bilkablar) för god ledningsevne.
- Kontakterna är utförda i plastkropp med låsmekanism för Quadlock-standard; kontakter är metallbelagda för korrosionsmotstånd och stabil kontakt över tid.
- Konstruktionen är beräknad för vanlig verkstadsmontering — flexibla ledare och standardiserade kontakthus, utan behov av lödning vid korrekt användning.
Kompatibilitet och fordonsdeckning: Adaptern är specificerad för ett brett antal modeller från Volkswagen-kontent (Audi, VW, Seat, Skoda). Exempel på kompatibla modeller och årgångar (välj efter fordonets aktuella OEM-ljud- / utrustningskonfiguration):
- Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT (utvalda årgångar; se referensvillkor nedan).
- Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo.
- Skoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti.
- VW (VV): Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf V/VI, Jetta, Multivan, Passat B6/B7, Phaeton, Polo, Scirocco, Sharan, Transporter T5/T6, Tiguan, Touareg, Touran m.fl.
Radio- och kontaktvarianter understödda: Adapterkabeln är kompatibel med flera anslutningsvarianter till eftermarknadsradior och head units via olika interna adaptrar eller varianter (exempel på interfacekoder från tillverkarens dokumentation): 42arc100 (multilead), 42arc101 (Alpine 3,5 mm jack), 42arc104/105 (JVC/Clarion/kenwood), 42arc107 (Blaupunkt/Pioneer/Sony 3,5 mm), 42arc108 (digital/enkelkabel) samt KEY1/KEY2/GND-interfaces (42arc000) beroende på radioens krav.
Praktiska anteckningar och referens:
- Vid installation ska man kontrollera fordonets OEM-ljudsystemstyp: vissa modeller kräver specifik aktivering eller ytterligare artiklar (t.ex. Chorus OEM, MIB-sammansättningsljud, eller köpta artiklar angivna som referens). Se tillverkarnas anvisningar för fordonspecifika krav.
- ACV:s MPN 194.08.40 identifierar denna adaptervariant med Quadlock 40-pin-konfiguration; GTIN 4026724671773 kan användas för exakt lager- och kompatibilitetskontroll.
- Produkten levereras som enkel adapterkabel för verkstadsmontage; det medföljer inte ytterligare bulk- eller lådantal i beskrivningen.
Tekniska fördelar i praktiken:
- Minskar behovet av splicing eller ändringar i bilens ursprungliga kabelnät vid byte av radio eller anslutning av extra moduler.
- Standardiserat Quadlock-gränssnitt säkerställer korrekt pin-for-pin-anslutning för ström, högtalare och datalinjer, när rätt variant används.
- Robust utförande som är avsedd för vanlig eftermonterings- och reparationsarbete i verkstadsmiljö.
Identifikation: Varumärke: ACV; MPN: 194.08.40; GTIN: 4026724671773.
Rekommendation vid köp och montering: Kontrollera bilens exakta modellår och OEM-ljudsystem (se referenskoder i beskrivningen) för att säkerställa korrekt variant och gränssnitt. Vid osäkerhet om pinout eller nödvändiga extra-adaptrar, använd fordonets serviceinformation eller kontakta teknisk support med bilens VIN.
