Adapter Cable Quadlock-Isovag

Adapterkabel Quadlock-isolerat till VAG-fordon (ACV)

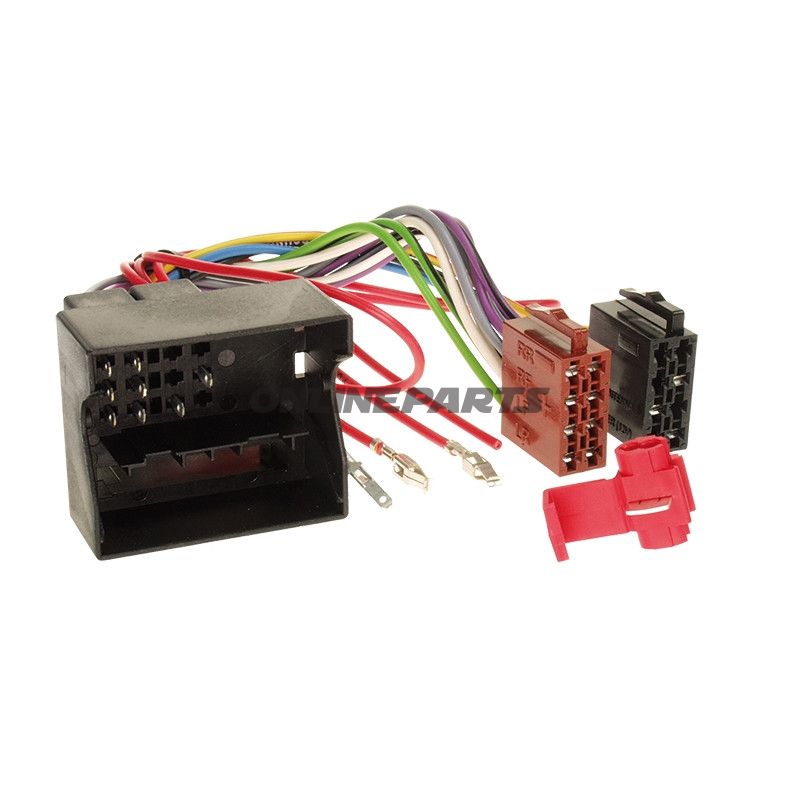

Produkt: Quadlock-isolerat adapterkabel för VAG från ACV (MPN: 194.02.83, GTIN: 4026724324020).

Detta adapterkabel är utformat för att koppla bilstereos med standard ISO-kontakt till fabriksmonterat kablage i VAG-koncernens bilar som använder Quadlock-kontakt. Kabeln ger en direkt elektrisk anslutning mellan ISO-kabeln från eftermarknadsradion och bilens ursprungliga Quadlock-kontakt, så strömförsörjning, högtalarsignaler och nödvändiga styrsignaler överförs korrekt utan behov av lödning eller permanenta ändringar av bilens fabrikskablar.

• Funktion: Översätter Quadlock-kontaktens kablage till standard ISO-pinout, så eftermarknadsradior med ISO-anslutning kan monteras i fordon med fabrikQuadlock.
• Kompatibilitet: Lämligt för Audi, Seat och Skoda modeller med Quadlock-anslutning (modeller från ca 2012 och framåt beroende på bilmodell). Under VW omfattar kompatibla modeller bl.a. Golf V (från 10/2003), Passat (från 11/2002), Touran (från 04/2002) och Touareg (från 09/2002). Kontrollera bilens årsmodell och kontakt typ före montering.

Material och utförande

Kabeln är tillverkad med isolerade ledare och ett Quadlock-hus i plast, dimensionerat för vanliga bilströmsstyrkor och signalnivåer. Isoleringen minskar risken för kortslutning vid korrekt installation, och plastkontaktarna är formade för att passa fabrikssamlingen utan släpp. De enskilda ledarna är färgkodade enligt ISO-standard, vilket underlättar identifiering vid montering.

Tekniska egenskaper och användning

• Överför ström till radion tänd/standby, konstant ström för minne, samt högtalarsignaler (normalt 4 kanaler).
• Bevarar fabrikens ledningsfunktion och möjliggör återanvändning av befintlig Quadlock-kontakt utan skärningar i kablaget.
• Passar in i standard Quadlock-kontakt; monteras som plug-and-play mellan bilens originalkontakt och eftermarknadsradion ISO-kabel.

Praktiska anmärkningar för montören

• Kontrollera att bilens Quadlock-kontakt motsvarar relevant generation/konfiguration före köp — vissa tidiga eller nyare modeller kan ha extra pins för CAN-bus, antennkontroll eller dataåtkomst, som inte alla adaptrar hanterar.
• Adaptern överför normalt inte CAN-bus-signaler eller ledningar till styrdon; vid bilspecifika funktioner (t.ex. rattkontroll, informationsdisplay eller antennförstärkare) kan extra interface eller kabelmoduler behövas.
• Vid montering rekommenderas att koppla ur batteriet och följa bilfabrikantens anvisningar för elektriskt arbete för att undvika kortslutning eller felkoder.

Identification

Produkten distribueras av ACV och är känd under fabrikationsnummer (MPN) 194.02.83. GTIN 4026724324020 kan användas för lagerstyrning och verifiering av korrekt artikelnummer vid inköp eller reservdelbeställning.

Levereras som ett enkelt adapterkabel till montering mellan bilens Quadlock-kontakt och ISO-anslutning från eftermarknadsradion. Vid behov av hantering av extra data- eller CAN-signaler bör ett dedikerat interface väljas som är kompatibelt med den specifika bilmodellen.
