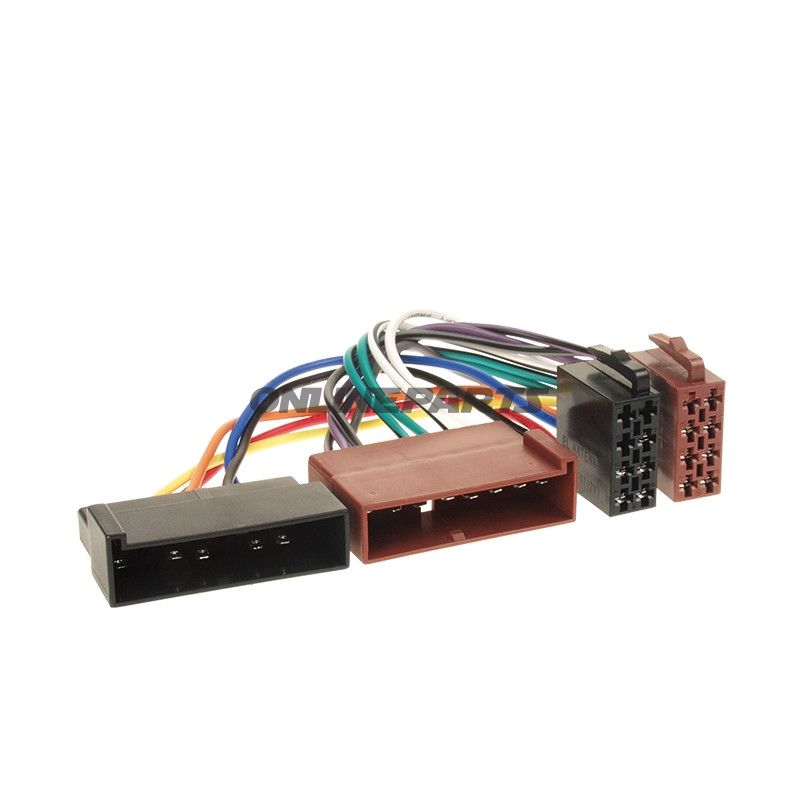

Adapter Cable Isoford/Mazda 121

Adapterkabel ISO till bilradio — Ford / Mazda 121 (ACV)

Detta adapterkabel konfigurerar fabriksmonterad radio-anslutning till standard ISO-kontakt (ström + 4 högtalare) för ett antal Ford-, Mazda-, Jaguar-, Lincoln-, Mercury- och Nissan-modeller. Produkten är från ACV och identifieras med tillverkningsnummer (MPN) 194.02.96 och GTIN 4026724114027.

Funktion

• Möjliggör anslutning av eftermarknadsröster radior eller testutrustning med ISO-kontakt till bilens originalkabellotning utan permanent avklippning eller lödning.
• Säkrar korrekt tilldelning av ström, jord och fyra högtalarkanaler (vänster/höger, fram/bak) i enlighet med ISO-standarden.
• Minskar felkopplingsrisk vid montering eller byte av radion, praktiskt i verkstäder och vid hemmainstallationer.

Material och konstruktion

• Kontakter och kontakter: Fabrikspräglade plastkontakter med metalliserade kontaktytor för elektrisk anslutning och korrosionsmotstånd.
• Kablar: Flerledarkablar med isolering avsedd för bilinstallation (temperatur- och vibrationsbeständighet), dimensionerade för lågspänningsradioapplikationer.
• Totalt designad för att ge en robust, upprepbar anslutning vid service och utbyte utan att kompromissa bilens ursprungliga kabelväv.

Kompatibilitet

Adaptern är utformad för att passa ett stort antal specifika modeller och årgångar. Nedan följer de stödda märkena och några av de relevanta modellerna/perioderna — kontrollera alltid bilens faktiska kontakt och årsmodell före installation:

• Ford — t.ex. Aerostar (1985–1997), Escort (från 01/1993), Fiesta (12/1995–10/2001), Focus (1998–01/2005), Mondeo (01/1994–05/2003), Transit (01/1996–12/2005) m.fl.
• Jaguar — S-Type (1998–02/2001), XJ12 (1993–1996), XJR (1994–1997), XJS (1987–1996).
• Lincoln — Continental (1986–2002), Lincoln Mark (1986–1995).
• Mazda — 121 (från 1996).
• Mercury — Capri, Cougar, Grand Marquis, Minivan, Mystique, Sable, Topaz, Tracer (ange årsmodeller).
• Nissan — Quest (1993–1998).

Obs: Listan är återgiven i förkortad form; se bilens kontaktstyp för slutgiltig bekräftelse.

Tekniska överväganden

• Adaptern följer ISO-standarden för ström och fyra högtalare — lämplig för bilradioner som använder ISO-anslutning.
• Installationen kräver grundläggande kännedom om bilens elektriska system; se till att bryta strömmen vid anslutning för att undvika kortslutning.
• Om bilen har fabriksmonterad CAN-bus, styreenheter eller särskilda ljudsystem med inbyggd förstärkare, kan ytterligare interface-moduler eller adaptrar vara nödvändiga för full funktionalitet (t.ex. behålla rattfjernkontroll eller antennförstärkare).

Identifikation

• Tillverkare/märke: ACV — en känd leverantör av radiokablar och gränssnitt till bilindustrin.
• MPN: 194.02.96 — användbart vid sökning efter kompatibilitet eller reservdelspåtagning.
• GTIN: 4026724114027 — används för katalogisering och streckkodning i lagerhantering.

Praktiska råd

• Kontrollera kontakttypen i bilens kabeltrassel och jämför med adapterens kontakt innan köp.
• Vid tvekan om kompatibilitet med fabriksmonterad förstärkare eller CAN-integration, konsultera teknisk dokumentation för bilen eller en fackperson.
• Montering kräver inget specialverktyg utöver vanliga trim- och kontaktverktyg, men arbeta noggrant för att undvika skador på originalkontakter.

ACV-adapterkabeln (MPN 194.02.96, GTIN 4026724114027) är ett praktiskt val för mekaniker och bilägare av relevanta bilmodeller när det behövs ansluta eftermarknadens radioer till bilens befintliga kabelbunt utan varändra ändringar.
