Adapter Cable Din Vagmit Phantomeinspeisung

Adapterkabel DIN VAG med phantomförsörjning till bilantenn och autoradio

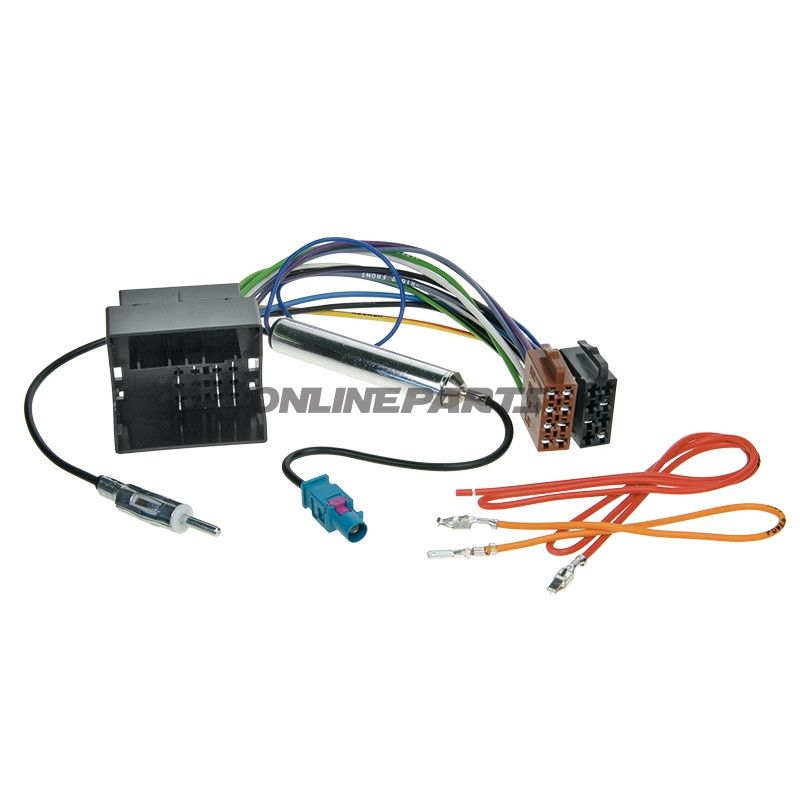

Produkt: Adapterkabel DIN VAG med phantomförsörjning från ACV (MPN: 194.02.92, GTIN: 4026724111750). Detta kabel används vid utbyte eller montage av autoradio i VAG-koncernens fordon och säkerställer korrekt försörjning av bilens antenneelektronik.

Funktion

• Adapter konverterar standard DIN/antenn-anslutning till VAG/Quadlock-anslutning, så eftermarknadens autoradior kan anslutas utan ändringar i fordonets originalkabelföljd.
• Inbyggd phantomförsörjning (phantom power) levererar den nödvändiga spänningen till aktiva antenner eller antennförstärkare direkt via antennkabeln, vilket säkerställer att antennen får ström när originalradion inte tillhandahåller denna funktion.
• Medföljande extra adapter för anslutningen av spänningsförsörjningen till antennen och autoradion underlättar installationen, så antennens strömförsörjning och radiosignal hanteras korrekt.

Material och konstruktion

• Kontakter: Tillverkade med standardiserade metall- och plastkontakter lämpliga för bilbruk. Kontaktoöverflader är utformade för att ge pålitlig elektrisk kontakt och motverka korrosion vid normal bilbruk.
• Kabel: Skärmad koax-liknande ledning för antennsignal med yttre isolering avsedd att motstå vibrationer och temperaturvariationer i bilens kabin och instrumentpanel.
• Nödvändiga adapterinsatser är tillverkade i lämpliga plast- och metallmaterial för att säkerställa mekanisk stabilitet i Quadlock-kontakten och DIN-antennkopplern.

Kompatibilitet

• Specifikt utformad för VAG-koncernen: Audi, Seat, Škoda och Volkswagen för modeller utrustade med Quadlock-kontakt.
• Ange kompatibilitet täcker modeller från 2012 och senare där Quadlock-standarden används. Monteringsalternativ beror på fordonets exakta fabriksinstallation och antenntyp (passiv vs. aktiv antenn).
• Vid osäkerhet om kompatibilitet med ett specifikt fordon rekommenderas att kontrollera fordonets Quadlock-stift och antennkontakt mot bilens fabriksdokumentation eller visuell jämförelse.

Tekniska fördelar och användningsanmärkningar

• Phantomförsörjning gör det möjligt att bevara funktionen hos fabriksmonterade aktiva antenner efter montering av en ersättningsradio, utan att göra permanenta ändringar i bilens ledningsnät.
• Adapter minimerar behovet av att skära eller löda i befintliga kablar, vilket bevarar bilens originalanslutningar och underlättar återmontering av originalradio vid behov.
• Installationsvänlig design med en extra adapter för strömförbindelse minskar risk för felaktig anslutning av antennens strömförsörjning.

Identifikation

• Varumärke: ACV — känt för eftermarknadsadaptrar och kopplingskomponenter till bilstereo.
• MPN: 194.02.92
• GTIN: 4026724111750

Praktiska råd till montören

• Kontrollera Quadlock-kontaktens pinout och antenntyp (aktiv/passiv) före anslutning.
• Säkra god kontakt och korrekt fastsättning av adaptern i stiklet för att undvika intermittent dålig kontakt eller störningar i antennsignalet.
• Vid längre kabeldragning eller ovanliga installationer rekommenderas visuell inspektion och eventuellt multimeter-mätning för att säkerställa korrekt phantom-spänning till antennen.

Detta adapterkabel är ett praktiskt verktyg vid monteringar av ersättningsradioer i VAG-fordon med Quadlock, när antennens strömförsörjning måste upprätthållas via phantomförsörjning. GTIN, MPN och varumärke är angivna för enkel identifikation vid beställning och kontroll.
