Adapter Cable 17-Pol-Isobmw/Land Rover

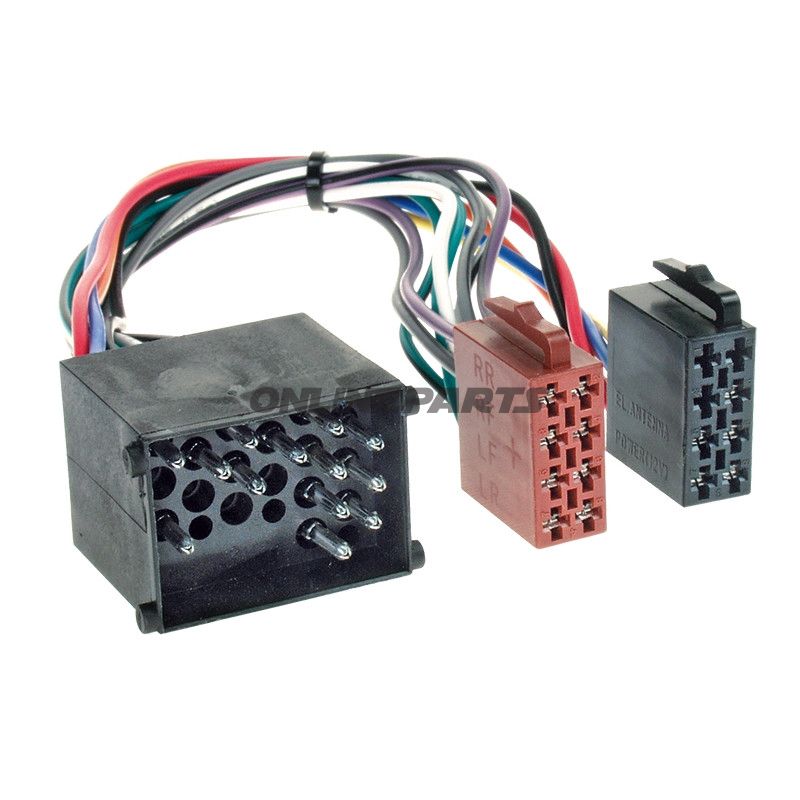

Adapterkabel 17-poligt, isolerat till BMW / Land Rover – konvertering till ISO-radio

Produkttyp: Adapterkabel 17-poligt (isolerat) för anslutning av bilstereon med ISO-kontakt i nyare OEM-fordoninstallationer.
Varumärke: ACV · MPN: 194.02.84 · GTIN: 4026724020021

Detta adapterkabel ger den elektriska anslutningen mellan fabrikssammanbyggda fordonets ledningsnät och en eftermarknads bilstereo med ISO-kontakt. Kabeln omvandlar 17-poligt OEM-förbindelse till standard ISO (ström + fyra högtalare), så strömförsörjning, tändsignaal, jord och högtalarledningar matchas korrekt utan behov av att skära eller avkapa originalledningsnätet.

• Funktion: Kartlägger kontakternas funktion från 17-poliga fabrikskontakt till ISO-standarden, säkerställer korrekt ledningsfunktion för tändning (ignition), konstant +12V, jord, antennstyrning och de fyra högtalarkanalerna.
• Användning: För montering av eftermarknadsradio i fordon från BMW, MINI (BMW-monterad) och vissa Land Rover / Rover-modeller där fabrikskontakten är 17-polig.
• Kompatibilitet (översikt): Se nedanstående lista för specifika modeller och årsmodeller – kabeltypen är avsedd för de nämnda chassin/årsmodeller med 17-polig kontakt.

Kompatibla modeller och årsmodeller

• BMW: 3-serie E30 (09/1987–03/1994), 3-serie E36 Compact (03/1994–10/2000), 3-serie E36 (02/1988–09/2000), 3-serie E46 (02/1998–01/2005), 5-serie E39 (09/1995–09/2000), 7-serie E38 (06/1994–08/2000), X5 E53 (11/1999–09/2001), Z3 (09/1995–07/2002), Z8 (03/2000–07/2003).
• MINI (BMW): Mini (09/2000–12/2002).
• Land Rover: Defender 2 (från 04/2001), Discovery 2 (2001–09/2004), Freelander (2001–2003).
• Rover: Rover 25 (från 2000), Rover 45 (från 1999), Rover 75 (från 1999).

Material och uppbyggnad

Kabeln är utförd med isolerade ledare och fabriksmontage-kontakter i plast och metallanslutningar, dimensionerad för bilinstallation (typiskt 0,5–1,5 mm² beroende på funktion). Isoleringen minskar korrosion och felkopplingar i instrumentpanelens bakre område. Kontakterna är formsvarvade för att säkerställa en stabil mekanisk och elektrisk anslutning utan extra krympning eller lödning vid normalt installationsarbete.

Tekniska egenskaper och fördelar

• Omvandlar 17-poligt OEM-stift till standard ISO (ström + 4 högtalare) för snabb och säker montering.
• Bevarar fabriksledningsnätet intakt — inga permanenta ändringar i bilens originalkablar.
• Isolerad konstruktion minskar risk för kortslutning och signaltapp.
• Fabrikstandardkontakter säkerställer tät passform och korrekt pin-mapping enligt tillverkarens layout.

Monteringsanteckningar

Kontrollera modell och årsmodell noggrant före montering. Även om kabeln täcker de listade modellerna kan variationer i fabrikslutstyr och fabriksuppgraderade multimediapaket leda till avvikelser i kontakter eller extra kontaktfunktioner (t.ex. CAN-buss-signaler eller original navigation-/förstärkarsystem). Vid bilar med fabriksåtillförda förstärkare, laddande CAN-gränssnitt eller andra proprietära system kan ytterligare adaptrar eller moduler vara nödvändiga för full funktionalitet.

ACV (MPN 194.02.84, GTIN 4026724020021) benämns som tillverkare i teknisk nomenklatur och anger kompatibilitet med bilarnas 17-poliga OEM-förbindelser. Använd lämpligt verktyg och följ bilens elektriska säkerhetsföreskrifter vid installation.
