Adapterkabel LFB til ratbetjening og antenn – VW / Audi / Seat / Skoda
Produkt: ADAP KABEL LFB INTERFACE VW

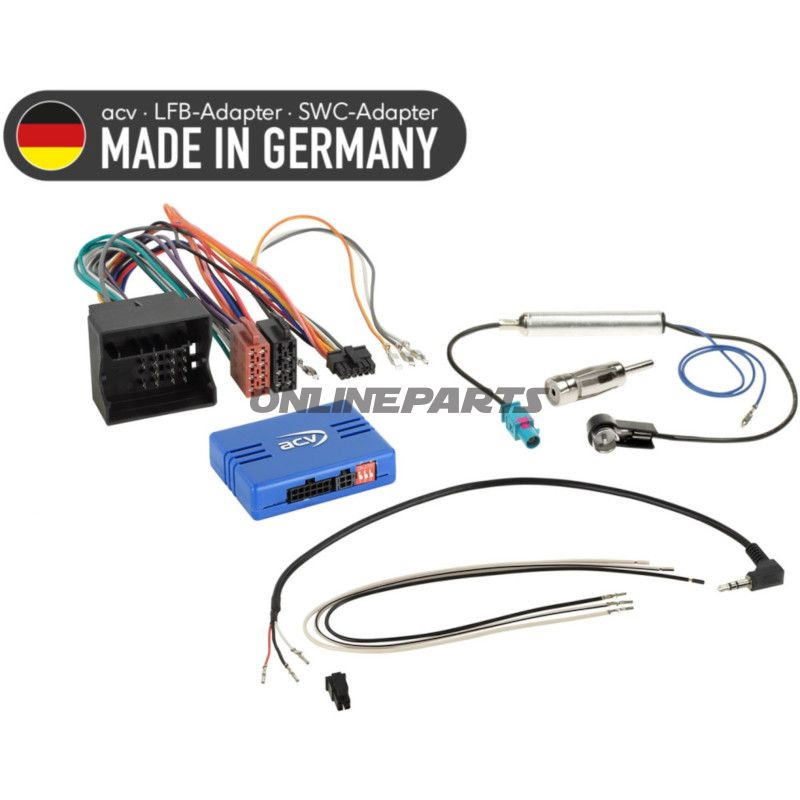

Dette adapterkabel fra ACV (GTIN 4026724674835, MPN 194.10.63) er en grænseflade til at bevare ratets originale fjernbetjeningsfunktioner og antenneforbindelse ved udskiftning af fabriksværd_radioen med en eftermonteringsradio. Kablet håndterer CAN-bus-kommunikation og tilbyder fysiske adapterstik til originale VW/Audi/Seat/Skoda 40-pin firkantet Quadlock-forbindelse samt Fakra-antenne (hunkonnektor) til overgang til DIN/ISO-antenne eller jack/ISO eftermonteringsstik.
- Funktion: Oversætter og videresender ratbetjeningskommandoer via bilens CAN-bus til eftermonteringsradioen, leverer antenneforbindelse (Fakra) og forsyner relevante styresignaler som tænding (+12V), belysning, baklys og hastighedssignal efter behov.
- Diagnostik: Integreret LED-indikator: blinkende blå = CAN-søgning, konstant blå = CAN aktiv, rød = +12V tændingsstrøm aktiv.
- Kompatibilitet: Designet til en lang række VW-koncernens modeller (Audi, Seat, Skoda, VW) og til en række OEM-enheder inklusive 2-DIN enheder, RNS/RCD serier, Bosch/RNS-E, Blaupunkt/Grundig/Matsushita mv. Se køretøjslisten i nedenstående afsnit for nærmere model- og årgangsangivelse. Bemærk at visse varianter kræver supplerende adaptere eller aktive systemadaptere til specifikke OEM-lydsystemer.
Materiale og opbygning
Kablet er udført med industrielle stik og ledningsmaterialer designet til bilbrug: Quadlock/40-pin firkantet stik af plast med metalindvendige kontakter for sikker mekanisk og elektrisk forbindelse, Fakra antennekonnektor til RF-signaler, samt standardiserede jack/ISO/Key1/Key2 adaptermuligheder til eftermarkedsenheder. Materialevalget fokuserer på elektrisk pålidelighed, korrekt signaloverførsel og mekanisk holdbarhed uden påstande om urealistiske levetidsgarantier.
Signal- og strømroller (oversigt)
- Lyserød: +12V tænding (terminal 15) – maks. 1,5 A
- Orange: +12V belysning (terminal 58) – maks. 0,1 A
- Hvid: +12V baklys – maks. 1,5 A
- Gul/grøn eller gul/rød: hastighedssignal
- Grå: ingen funktion / information om pin-konfiguration
- Specifik note: Pin 11/12 på 40-pin Quadlock kan levere fjernstyring til DynAudio OEM-forstærker (kontroller ved måling)
Yderligere tilslutningsmuligheder
ACV-adapteren kan kombineres med flere radioadaptere afhængigt af eftermonteringsradioens mærke: Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony m.fl. For eksempel bruges 3,5 mm jack-adaptere eller KEY1/KEY2/GND-adaptere (artikelnr. 42arc107, 42arc000 mv.) til specifikke modeller. Til Pioneer AVH/DMH/SPH 2022-udgaver anbefales 42arc1072 i forbindelse med LFB-kablet.
Kompatible bilmodeller (udvalgte årgange)
Produktet dækker mange Audi-, Seat-, Skoda- og Volkswagen-modeller fra tidlige 2000’ere til midten af 2010’erne. Eksempler: Audi A1/A3/A4/A5/A6/A8/TT/R8, Seat Alhambra/Altea/Leon/Mii, Skoda Fabia/Octavia/Superb/Yeti, og et bredt udvalg af VW-modeller inkl. Golf, Passat, Touran, T5/T6 Transporter, Touareg, Amarok mv. Kontroller visuelt at køretøjets originale stik matcher de viste adapterstik, og bekræft årgang/udstyrsvariant før installation.
Installation og konfiguration (kort)
- Arbejdet bør udføres af fagpersonale med kendskab til køretøjets ledningsnet og CAN-bus.
- Følg tjekliste: sluk for strøm, demonter OEM-enhed, kontroller kontinuitet og pin-konfiguration, tilslut radioforbindelseskabel efter eftermonteringsradioens vejledning, tilslut live sidst.
- Programmering: Indstil interface-dip-switches og foretag nødvendig softwarekonfiguration af interface og eftermonteringsradio (se medfølgende dokumentation).
- Eventuelle ændringer i kabelkonfiguration eller alternative forbindelser kan påvirke producentgaranti og bør kun udføres af kvalificeret personale efter kontrol af producentkrav.
Vigtige bemærkninger
Funktionalitet kan variere med biler fra eksportmarkeder, specielle OEM-konfigurationer eller visse navigations-/lydsystemer. Sammenlign altid fysisk stikudformning og verificer OEM-radioens type i køretøjet før bestilling og montering. Ved usikkerhed anbefales kontrolmåling af relevante ben for +12V og fjernbetjeningssignaler.
ACV ADAP KABEL LFB INTERFACE VW, MPN 194.10.63 (GTIN 4026724674835) – grænseflade til bevarelse af ratbetjening og antennefunktion ved eftermontering af bilradio.
