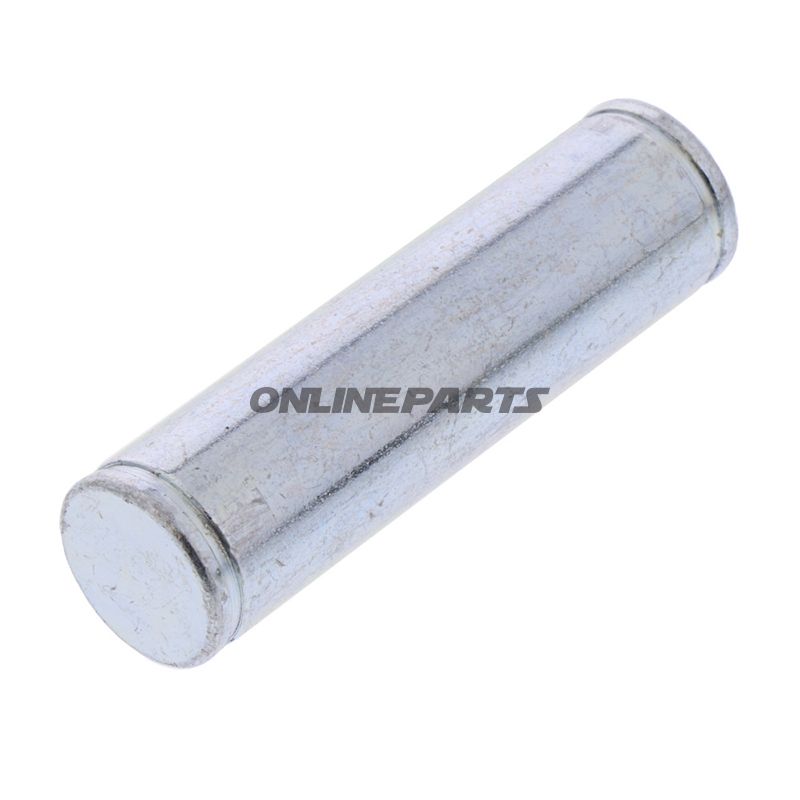

Axelstift till RAD-gaffel (för DK20Q rangervagnsprov)
Produkt: axel/stift till RAD-gaffel som används på DK20Q rangervagnsprov. Tillverkare: AC Hydraulic. Artikelnr (MPN): 652.07.84. GTIN anges inte.
Denna axel fungerar som genomgående stift i radgaffeln (hjulgaffel) på handdrivna rangervagnar/jacks av typen DK20Q. Den håller gaffelns armar på plats och möjliggör rotation/pendelering mellan gafflarna och chassit, så att hjul eller lyftfästen kan röra sig fritt vid positionering och lyft.
- Dimensioner: diameter Ø 15 mm, längd 55 mm.
- Originalreferens: AC originaldel 36 012 00 (kompatibilitetsreferens från tillverkaren).
- Tillverkare: AC Hydraulic — komponenten är utformad för att uppfylla tillverkarens monteringskrav för DK20Q-serien.
Material och tillverkning
Axelns utförs i stål (vanligt härdat och/eller värmebehandlat beroende på AC Hydraulics specifikationer) för att motstå skärande och böjningsbelastningar under normal användning. Ytbehandling kan vara galvanisk eller fosfaterad för att förbättra korrosionsbeständighet och nötningstålighet i rörliga länkar. Konstruktionen syftar till exakt passform i radgaffelns borrhål för att minimera glapp och ojämn rörelse.
Funktionella egenskaper
- Håller radgaffelns armar centralt och tillåter kontrollerad rotation/pendelering.
- Dimensionerad för att bära axiella och radiella krafter som uppstår vid manövrering och positionering av vagnen.
- Designad för att kunna bytas ut utan omfattande demontering av resten av verktyget.
Kompatibilitet och användning
Huvudsakligen avsedd för DK20Q rangervagnsprov och motsvarande radgaffelsystem från AC Hydraulic, där MPN 652.07.84 eller originalreferens 36 012 00 anges. Vid byte rekommenderas kontroll av borr- och fjäder-/lås-komponenternas tillstånd samt mätning av borrhållets toleranser för att säkerställa korrekt passform och säker funktion.
Montering och underhåll
- Rengör monteringsdelar och smörj lagerytor/rotationsytor lätt med lämplig fett för att reducera slitage och korrosion.
- Använd korrekt lås- eller säkerhetsmetod (söklar, circlip eller mutter beroende på montering) enligt AC Hydraulics anvisningar.
- Byt ut axeln om betydande glapp, flisor eller materialutmattning påträffas.
Anmärkningar
GTIN anges inte för denna enstaka komponent; uppgift om MPN 652.07.84 och tillverkare AC Hydraulic bör användas vid beställning för att säkerställa kompatibilitet. Uppgifter om material- och värmebehandlingsspecifikationer kan bekräftas hos AC Hydraulic för applikationer med särskilda krav på belastning eller miljö.
