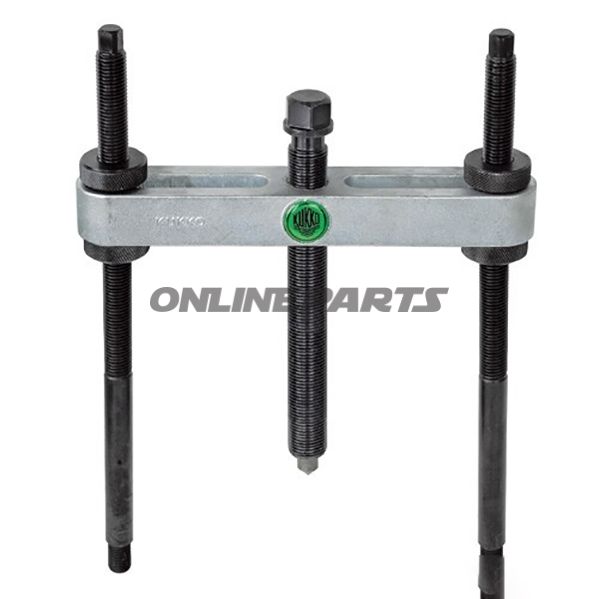

ABZIEHVORRICHTUNG 50-110

Inne utpressare (bolzebredd 50–110 mm) för kullager och interna ringar

Produkt: KUKKO utdragningsverktyg för intern dragning
Model (MPN): 646.00.07
GTIN: 4021176075599
Tillverkare: Kukko

Det här verktyget är en intern utlösare designad för att dra kullager, rullager, interna ringar och andra komponenter som sitter plant i hus eller på axlar. Utdragningsverktyget används i kombination med en separat separator/draganordning (till exempel KUKKO serie 17), där dragbultarna skruvas in i separatorn för att överföra krafter och möjliggöra säker uttagning även vid stor avstånd från axeländen.

• Användning: Lämplig för bil-, jordbruks- och industri-mekanikernas borttagning av interna lagerdelar.
• Funktion: Intern dragning via bultar som spärras med sexkant (14 mm). Krafter överförs genom separatorn (serie 17) — utdragningsverktyget i sig är inte tillräckligt.
• Kapacitet: Boltvstånd 50–110 mm; boltdjup 150 mm; maximal dragkraft ca 3 ton.

Material och konstruktion

KUKKO:s utdragningsverktyg tillverkas i härdat stålkvalitet avsedd för mekanisk belastning. Konstruktionen är kompakt och precisionsbearbetad för att säkerställa jämn belastningsfördelning på dragbultarna och en pålitlig passform mot separatorn. Sexkantskalle (14 mm) är standardiserad för kompatibilitet med vanliga momentnycklar och topptänger. Vikten på verktyget är cirka 0,85 kg, vilket indikerar robust stålutförande utan onödig massa.

Tekniska data (utdrag)

• Typ: Intern utdragningsverktyg (Internal Puller)
• Arbetsområde/bultbredd: 50–110 mm
• Boltdjup: 150 mm
• Drift: Sexkant 14 mm
• Kapacitet: ca. 3 T
• Vikt: 0,85 kg
• Tillverkare: Kukko

Kompatibilitet och användning

Utdragningsverktyget är avsett att användas tillsammans med en separator från KUKKO (t.ex. Baureihe/serie 17). Vid användning skruvas dragbultarna genom utdragningsverktyget och in i separatorn, som placeras bakom det element som ska dras ut. Denna uppbyggnad möjliggör dragning vid större avstånd från axeländen än många änddrag-utdragare. Kontrollera alltid separatorns dimensioner och bultgängor för att säkerställa korrekt montering.

Säkerhet och underhåll

• Använd verktyget med lämpligt momentbegränsning och kontrollera bultar och gängor för skador före användning.
• Undvik stillastående eller oskyddad belastning av separatorn utan korrekt centering.
• Rengör och smörj eventuella rörliga delar lätt efter användning för att förebygga korrosion och säkerställa lång livslängd.

Produktuppgifter och tekniska data tillhandahålls av Kukko och anges under GTIN 4021176075599 och modellnummer 646.00.07 för enkel identifiering vid reservdelar och verktygsbeskrivningar.
