Packning till lateral pneumatisk cylinder — PackningClassic Plus

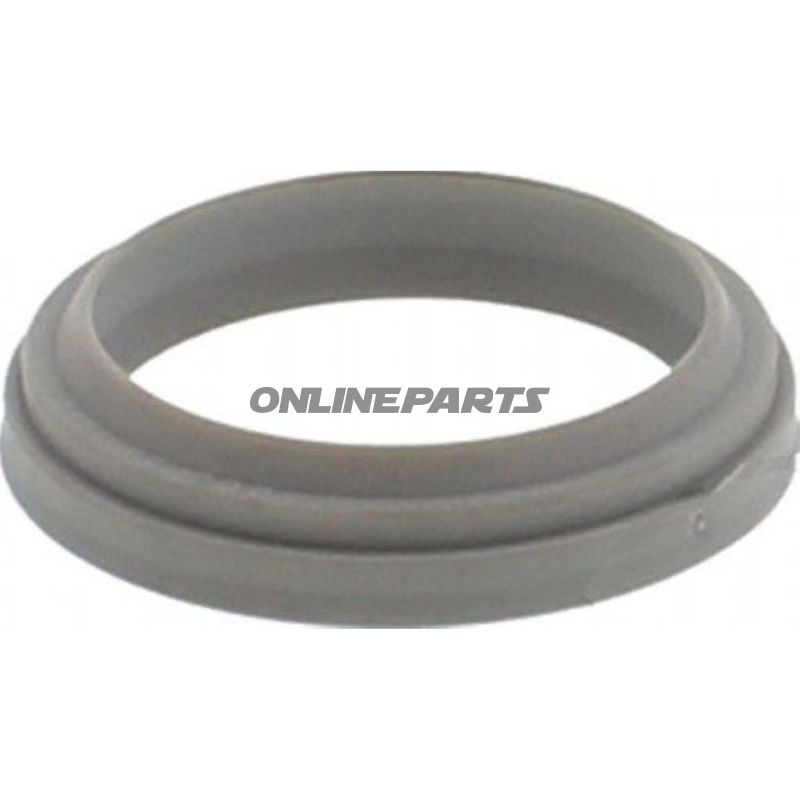

Produktnamn: PackningClassic Plus 2346000 48252

Denna packning är tillverkad som en tätningselement för lateral (siddriven) pneumatiska cylindrar med tillhörande plus-enhet. Den används som tätnings- och styrningskomponent i rörliga fogar, där en exakt inre diameter och låg höjd krävs för att bibehålla lufttäthet och mekanisk stabilitet.

• Varumärke: Blitz Rotary — leverantörens namn indikerar kompatibilitet med utrustning och reservdelar i deras system.
• MPN (artikelnummer): 677.02.30 — tillverkarens artikelnummer för komponentidentifiering.
• GTIN / internt artikelnummer: 408252 — används för lagerstyrning och identifiering.

Funktion

Packningen fungerar som en dynamisk eller statisk tätlösning i sidställda cylindrar, där den ser till att begränsa luft- eller tryckläckage mellan cylinderns inre del och omgivande komponenter. Formen och dimensionerna (inre/yttre diameter samt höjd) gör att den både kan fungera som tätning och som en lätt styrning som reducerar sidbelastning och spel i cylindern.

Material och egenskaper

• Material: Plast. Materialvalet ger låg friktion och motstånd mot vanliga pneumatiska medier. Plastens sammansättning är lämplig för applikationer med måttlig temperatur och vanliga smörjmedel, men bör bedömas i relation till specifika kemiska påverkan i installationen.
• Färg: Grå — färgen har ingen funktionsmässig betydelse, men kan användas för visuell identifiering i reservdelssortiment.
• Dimensioner:
  • Inre diameter: 30 mm
  • Yttre diameter: 38 mm
  • Höjd: 7,5 mm

Kompatibilitet och användning

Delens form och mått gör den lämplig att använda i lateral pneumatiska cylindrar med motsvarande borr- och axelmått. Den anges som ett originalt Butler- eller Blitz Rotary-tillbehör, vilket tyder på att den är utformad för att passa direkt i deras cylindermodeller eller jämförbara system med de angivna måtten. Vid utbyte bör mått och material jämföras med den befintliga packningen för att säkerställa korrekt funktion.

Praktiska anmärkningar till montör och underhåll

• Alltid mät borrhåls- och axelmått före montering för att undvika fel passform.
• Undvik aggressiva lösningsmedel eller kemikalier mot plastmaterialet; dessa kan försämra återställningsförmågan och tätningsegenskaperna.
• Vid inspektion av slitage sök efter deformering, sprickor eller ojämnt slitage längs den inre kanten.
• Byt packningen vid konstant läckage eller om dimensionerna har ändrats av slitage.

Identifiering: GTIN 408252, MPN 677.02.30, märke: Blitz Rotary — spara dessa nummer i servicejournalen för korrekt reservdelidentifikation vid framtida utbyten.
