3 Pole Plug

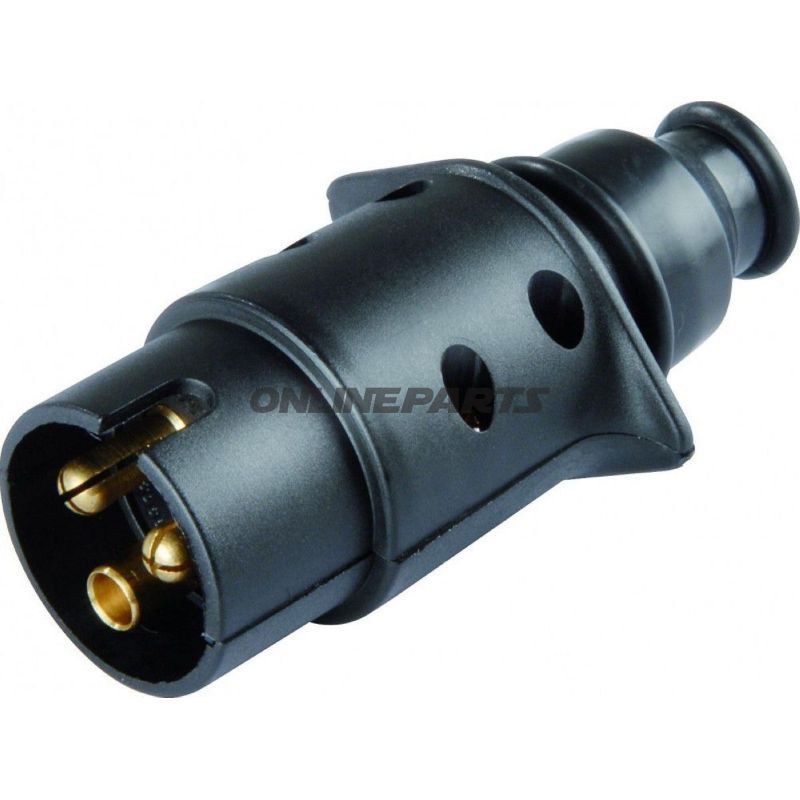

3-polig 24Vlåda-kontakt i plast för släp- och fordonsinstallationer

Denna 3-poliga låda-kontakt är avsedd för 6–24 V-installationer, typiskt använd på släpvagnar, trailers och lätta fordon för signal- och strömförbindelser. Produkten identifieras med MPN 146.78.85 och GTIN 4026736035969.

Funktion

• Ger en robust, dämpad förbindelse mellan fordon och släp/anslutet utrustning för signal- och strömfunktioner.
• Utformad som en låda-kontakt med gummitätning som förhindrar intrång av smuts och fukt i själva kontaktavslutningen.
• Skruvanslutningar möjliggör fast, mekanisk anslutning av ledare och förenklar utbyte eller underhåll i fält.

Material och konstruktion

• Hölje: Hållbar plast (Kunststoff) vald för korrosionsbeständighet och låg vikt. Plastens egenskaper gör kontakten motståndskraftig mot mekaniskt slitage under normal användning och minskar risken för elektrisk korrosion jämfört med oisolerade metalhöljen.
• Tätning: Gummitätning runt kabeln ger förbättrad tätning mot fukt och smuts vid kabelingången.
• Kontakter och skruvanslutningar: Dimensionerade för att ge säker ledaranslutning med standardledare; skruvanslutningarna gör det enkelt att säkerställa korrekt kontakttryck vid montering.

Elektriska data och dimensioner

• Spänningsområde: 6–24 V, lämpligt för typiska fordons- och släpanvändningar.
• Bärförmåga vid 24 V: 16 A för 1,5 mm² ledare och 25 A för 2,5 mm² ledare.
• Kontinuerlig belastning: 20 A (angivet som maximal varaktig ström vid kontinuerlig drift).
• Längd: 90,5 mm (hela kontaktens dimension från bakhylsa till front).

Praktisk användning och kompatibilitet

• Lämplig för standard 3-poliga släp- och trailerinstallationer där 6–24 V system används.
• Passar installationer som kräver en tät, skruvansluten förbindelse och där det finns behov av en gummitätning mot väder och smuts.
• Montering kräver grundläggande verktyg (skruvmejsel) och kunskap om korrekt kabeldimensionering och åtdragningsmoment för skruvterminalerna.

Tekniska anmärkningar och installationstips

• Säkerställ att du väljer kabelarea i enlighet med belastningskravet (1,5 mm² eller 2,5 mm²) för att uppnå angivna strömgränser.
• Tätningen runt kabeln bör kontrolleras vid återmontering efter längre drift; byt ut vid tecken på sprickor eller hårdhet.
• Undvik överdriven åtdragning av skruvterminalerna för att förhindra skada på ledare och hölje.

Identifiering

Produktens artikelnummer (MPN) är 146.78.85 och GTIN är 4026736035969. Det anges inget varumärke i produktuppgifterna.

Beskrivningen ovan täcker funktion, material, elektriska egenskaper och praktiska överväganden vid användning och montering och är riktad till mekaniker och motorcykelägare som skall montera eller underhålla 3-poliga låda-kontakter i 6–24 V system.
