12V-UTTAG 7-POLIG ALUMINIUMKROPP FÖR GUMMIKÅPA SE 1468032

7-polig 12V hållare i aluminium med gummitätning — för släpvagn/anslutning

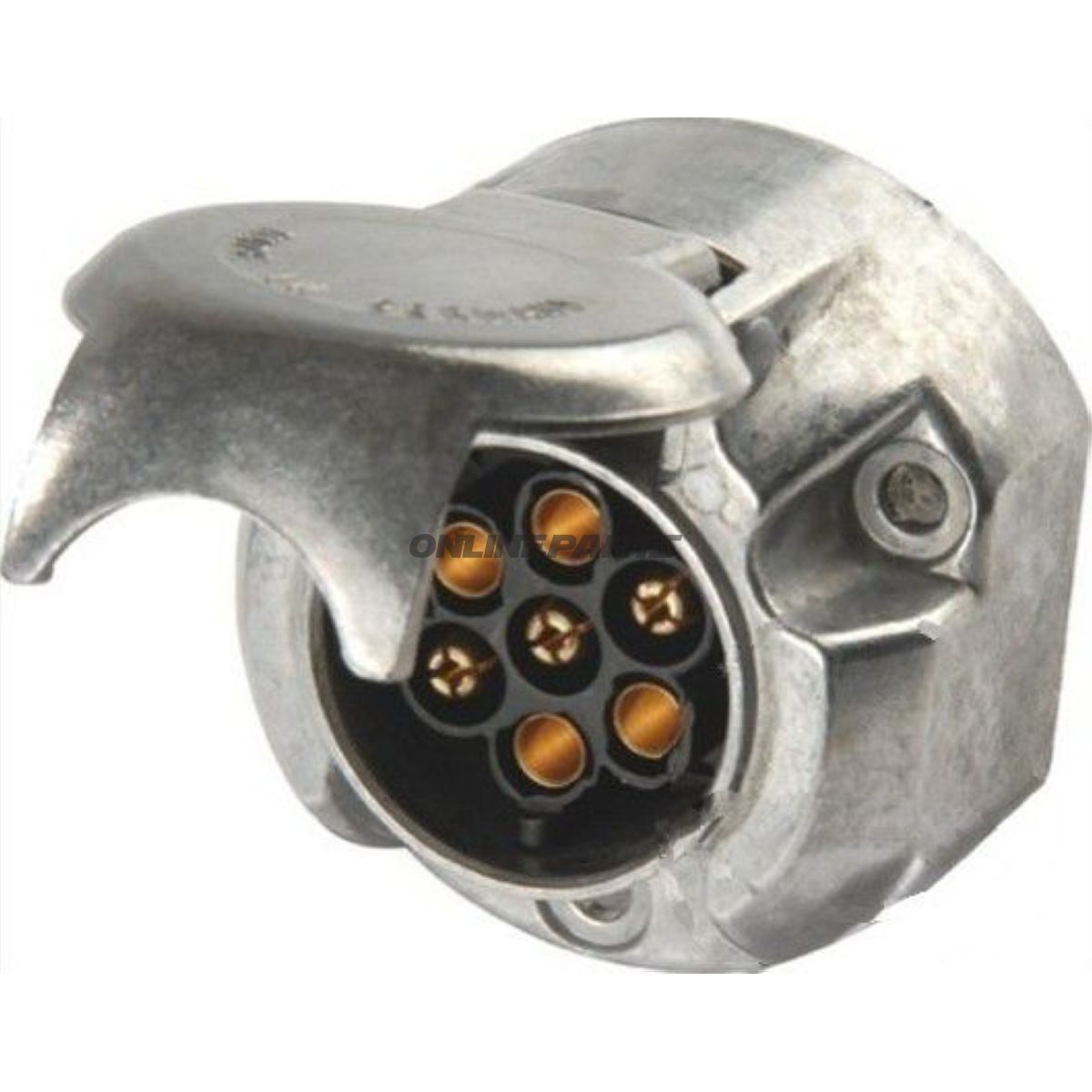

Produktöversikt: Denna 7-poliga hållare i massivt aluminium (MPN: 146.80.40, GTIN: 4026736395209) är utformad för 12 V elektriska anslutningar enligt ISO 1724 ("N"-typ). Den levereras med lock och gummitätning för att skydda kontakterna mot fukt och smuts och är avsedd för fast montering på kaross eller släpvagnsfäste.

Funktion och användning:

• Fungerar som inre hållare för 7-polig släp-/anhängaranslutning, där det ska vara möjligt att ansluta stop-, positions-, blink- och jordanslutningar.
• Locket skyddar mot direkt väderpåverkan, och gummitätningen minskar risken för korrosion och kortslutning vid inträngning av vatten.
• Insatsen är avtagbar för åtkomst till kabelanslutningar och underhåll.

Material och konstruktion:

• Hölje i massivt aluminium: ger mekanisk styrka, god värmeavledning och motståndskraft mot korrosion under normala förhållanden.
• Gummitätning: flexibel tätning runt monteringsytan för förbättrad tätningsnivå mot vatten och damm.
• Metallkontakter/stift (mellankontakt 7/58 som stift): robusta ledarkontakter med god mekanisk stabilitet vid upprepade isättningar och urdragningar.

Elektriska och mekaniska data:

• Antal poler: 7 (standard ISO 1724, "N")
• Spänningsområde: 6–12 V (primär användning vid 12 V system)
• Bärförmåga vid 12 V: 16 A vid 1,5 mm² ledning, 25 A vid 2,5 mm² ledning — anger rekommenderad maximal belastning per krets beroende på ledningsföring.
• Basdiameter: Ø 72 mm — relevant för utskärningsmått och monteringsplacering.
• Installationstyp: 7 skruvanslutningar; insatsen kan tas bort för åtkomst vid montering eller service.

Praktisk information för montering och service:

• Förborrning/utskärning ska anpassas till bas-Ø 72 mm och säkerställa korrekt kompression av gummitätningen vid monteringsytan.
• Använd lämpliga kabelskor och korrekt dimensionerade ledare (1,5 mm² eller 2,5 mm²) i förhållande till angiven strömkapacitet för att undvika överhettning.
• Kontrollera regelbundet lockets tätning och rengör/byt ut gummitätningen vid synlig nedbrytning för att bevara täthet och elektrisk integritet.

Kompatibilitet och standarder:

• Utformad för 7-poligt ISO 1724 ("N")-system, vilket gör den kompatibel med standard släp- och anhängarstift för personbilar och lätta nyttofordon.
• Material- och kontaktval lämpar sig för utomhus- och chassimontage, förutsatt korrekt installation och underhåll.

Identifiering: Denna produkt identifieras via tillverkarens artikelnummer MPN 146.80.40 och GTIN 4026736395209, vilka kan användas vid inköp, reservdelsbeställning och teknisk dokumentation.

Anmärkningar: Förpackningsenheten angiven i källinformationen ingår inte här som garanti för leveransantal; kontakta leverantören vid frågor om emballage och leveransmängd. Det har inte angetts varumärke i de tillhandahållna uppgifterna.
