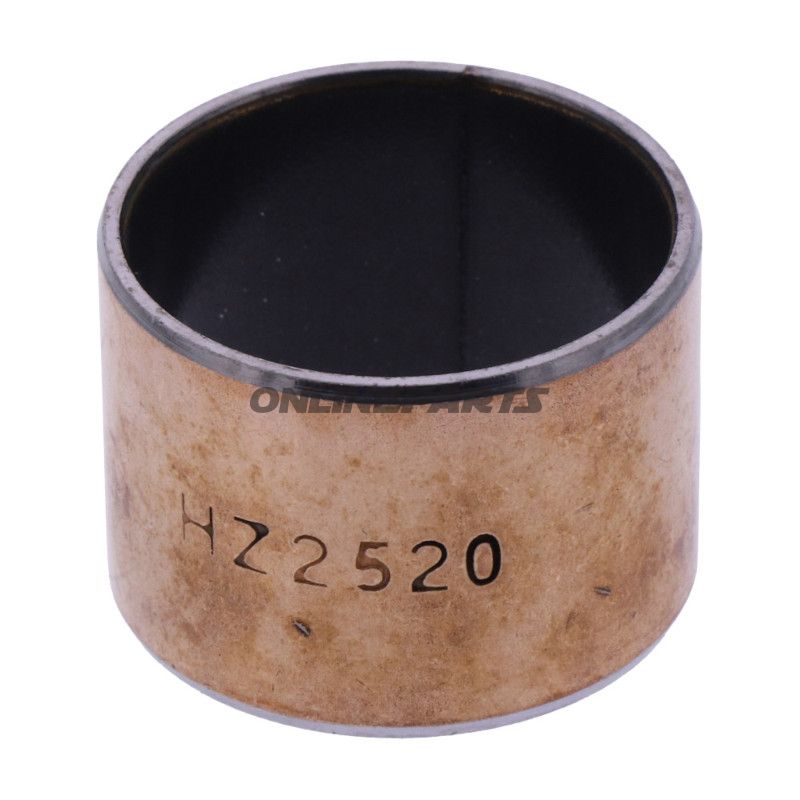

DU-LAGER SAX TOP JMP Fox 2500/3000 H Mobil

Glidlager för saxens toppforskjutning till JMP Fox 2500/3000 H Mobile

Produkt: glidlager för saxens toppforskjutning monterat i JMP Fox 2500/3000 H Mobile. Detta lager är en original JMP-reservdel (JMP FJ02011003676) och levereras med tillverkarens artikelnummer MPN 652.20.61.

Funktion och användning

• Lagerns primära funktion är att fungera som glidlager i saxens övre forskjutningspunkt, där det tar upp radiell rörelse och sidoforskjutning mellan rörliga komponenter.
• Det är avsett för installation i mobil sax (lift) modellerna Fox 2500 och 3000 H, där exakt led- och glidning är nödvändig för korrekt axials justering och styrning av saxens lyftmekanik.
• Designat för att minska metall-mot-metall-slitage och fördela belastningar över en större yta för längre serviceintervall.

Materialval och egenskaper

• Yttre diameter: 28 mm — passar i angiven hus- eller bushållning för toppforskjutningen.
• Inre diameter: 25 mm — för axel eller skruv med 25 mm diameter.
• Bredd: 20 mm — dimensionerad för att ge tillräcklig kontakt yta och stabilitet i saxens lagerställningar.
• Materialuppbyggnad: som glidlager förväntas en kombination av hårdare yttre skal (vanligtvis stål eller härdat material) med en inre glidande metall- eller bronsföring/kombinationsbeläggning. Detta säkerställer motståndskraft mot punktbelastning och samtidigt acceptabel friktion vid rörelse.
• Ytfinish och toleranser: originaldel från JMP levereras med producentens toleranser, vilket minimerar spel och säkerställer en jämn drift jämfört med oprövade reservdelar.

Kompatibilitet och märke

• Specifikt utvecklad för JMP Fox 2500/3000 H Mobile. JMP som varumärke står bakom delens konstruktion och testning, vilket framgår av MPN 652.20.61 och tillverkarens kod FJ02011003676.
• Vid byte bör man kontrollera axel- och husmått (25 mm invändigt / 28 mm utvändigt / 20 mm bredd) för att säkerställa korrekt passform och undvika felmontering.

Monterings- och underhållsbemärkningar

• Innan montering: rengör axel och hus noggrant för att avlägsna gamla fettrester, korrosionspartiklar och smuts som kan påverka glidning.
• Smörjning: beroende på konstruktionen kan lagret vara utformat för smord drift; följ JMP:s anvisningar beträffande fetttyp och intervall. Över- eller underlämning kan påverka livslängd och funktion.
• Kontrollera efter montering för korrekt sidställning och friktion; lagrets dimensioner gör att en tryckt montering vanligtvis är nödvändig för att undvika spel.

Identifiering

• Varumärke: JMP — anger originaltillverkare och kvalitetsreferens.
• MPN: 652.20.61 — används för lager- och reservdelarsidentifiering.
• Tillverkarkod / internt referens: JMP FJ02011003676.
• GTIN anges inte för denna vara.

Teknisk övervägelse för mekaniker

När man väljer denna originaldel uppnås geometrisk kompatibilitet och material-/toleranssäkring som förväntas av JMP. Om maskinen har omfattande slitage eller deformation i axel eller hus bör dessa dimensioner verifieras och åtgärdas för att undvika för tidigt lagerlängslid. Kom ihåg att kontrollera servicehistorik för tidigare orsaker till lagersbelastning (t.ex. bristfällig smörjning eller inträngning av smuts).
